SU 1816036 A1, 20.03.1995. SU 1609984 A1, 30.11.1990. RU 1816036 C1, 20.03.1995. RU 2205427 C2, 27.05.2003. US 4428072 A1, 24.01.1984. US 4495606 A1, 22.01.1985. US 7710822 A1, 08.08.2008. US 6766854 A1, 27.07.2004. GB 2037544 B1, 25.05.1983. CN 201107591 A1, 27.08.2008.
Имя заявителя:
ООО "НИИморгеофизика-Интерсервис" (RU)
Изобретатели:
Виноградов Евгений Анатольевич (RU) Антипкин Юрий Васильевич (RU)
Патентообладатели:
ООО "НИИморгеофизика-Интерсервис" (RU)
Реферат

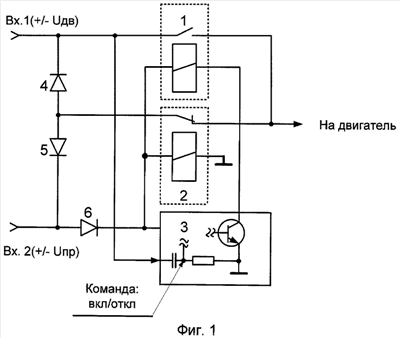

Устройство для аварийного складывания прижимного рычага в скважинном приборе. Относится к технике для промыслово-геофизических исследований скважин, в частности к методу вертикального сейсмического профилирования. Содержит реле с нормально разомкнутыми контактами и схему управления. Устройство получено путем дополнения известной схемы тремя диодами и защитным реле с нормально замкнутыми контактами, причем второй вход устройства через первый диод, находящийся в прямом включении, связан с первым входом схемы управления и через обмотку второго реле с корпусом. Первый и второй входы устройства через обратно включенные второй и третий диоды связаны с входом контактной группы второго реле, выход которой является выходом устройства. Предложенное изобретение позволяет сложить прижимной рычаг при отказе управляющей схемы прибора и(или) одной жилы кабеля, что обеспечивает повышение надежности, по сравнению с прототипом, примерно в два раза. 2 ил.
