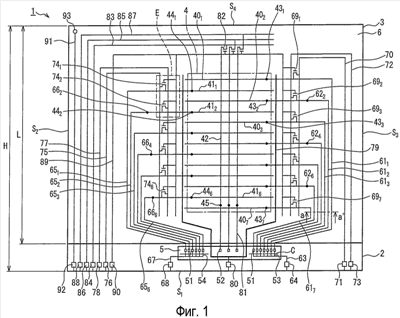

Подложка с активной матрицей снабжена первыми проверочными токопроводящими дорожками (70, 75), выполненными с возможностью ввода контрольных сигналов на первые токопроводящие дорожки переключения, которые не являются смежными друг с другом, и на вторые токопроводящие дорожки переключения, которые не являются смежными друг с другом. Подложка снабжена также вторыми проверочными токопроводящими дорожками (72, 77), выполненными с возможностью ввода контрольных сигналов на первые токопроводящие дорожки переключения, которые не являются смежными друг с другом и не соединяются с первыми проверочными токопроводящими дорожками, и на вторые токопроводящие дорожки переключения, которые не являются смежными друг с другом и не соединяются с первыми проверочными токопроводящими дорожками. Технический результат - возможность надежного обнаружения короткого замыкания между смежными соединительными токопроводящими дорожками, сформированными на том же слое. 6 н. и 12 з.п. ф-лы, 9 ил.
