УСТРОЙСТВО КАТАДИОПТРИЧЕСКОГО ТЕЛЕСКОПА

Номер публикации патента: 2475788

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2012113466/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G02B023/00   G02B017/08   G02B007/183
Аналоги изобретения: RU 23508 U1, 20.06.2002. RU 2443005 C2, 20.02.2012. RU 2248024 C2, 10.03.2005. RU 2125285 C1, 20.01.1999. JP 59028118 A, 14.02.1984. SU 495634 A1, 15.12.1975.

Имя заявителя: Открытое акционерное общество "Производственное объединение "Новосибирский приборостроительный завод" (ОАО "ПО "НПЗ") (RU)
Изобретатели: Клевцов Юрий Андреевич (RU)
Кучер Игорь Владимирович (RU)
Михайличенко Игорь Андреевич (RU)
Патентообладатели: Открытое акционерное общество "Производственное объединение "Новосибирский приборостроительный завод" (ОАО "ПО "НПЗ") (RU)

Реферат

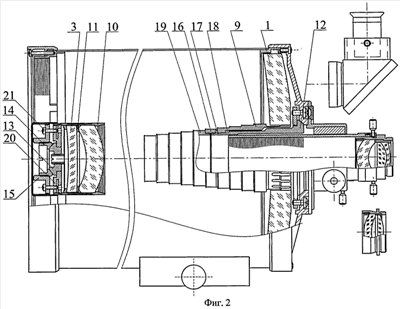

Устройство содержит главное сферическое зеркало, жестко закрепленное на втулке с явно выраженными упругими лепестками, корректирующий элемент, выполняющий роль вторичного зеркала и имеющий радиальные юстировочные зазоры в парах: отражательная линза - оправа и прокладное кольцо - оправа, заполняемые после юстировки эластичным герметизирующим составом, и сменные трехлинзовый изопланатический компенсатор внеосевых аберраций и двухлинзовый афокальный корректор внеосевых аберраций. Юстировочные устройства главного зеркала и корректирующего элемента выполнены в виде двух сферических шарниров, один из которых неподвижен, а другой подвижен вдоль оптической оси. Три растяжки крепежной детали корректирующего элемента, расположенные по окружности через 120°, имеют радиус кривизны, равный длине их хорды. Корректирующий элемент состоит из двух линз, выполненных из разных марок стекла, имеющих в видимой области спектра квазиблизкие коэффициенты дисперсии. Первая по ходу луча линза - отрицательный квазиафокальный мениск из стекла с большим показателем преломления, ориентированный вогнутостью к объекту. Технический результат - обеспечение диаметра действующего отверстия не менее 250 мм при относительном отверстии 1:8-1:8,5 и углового поля не менее 0,75°-1,3°, повышение качества изображения в области 400-700 нм и стойкости к разъюстировке и перепадам температур при минимальных размерах и массе. 4 з.п. ф-лы, 2 ил.
