SU 1138780 А, 07.02.1975. SU 1781660 А1, 15.12.1992. RU 55154 U1, 25.01.2006. JP 2001059928 А, 06.03.2001.
Имя заявителя:
Российская Федерация, от имени которой выступает государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)
Изобретатели:
Григорович Сергей Викторович (RU) Анненков Владимир Иванович (RU) Золотов Борис Иванович (RU) Якутова Надежда Андреевна (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)
Реферат

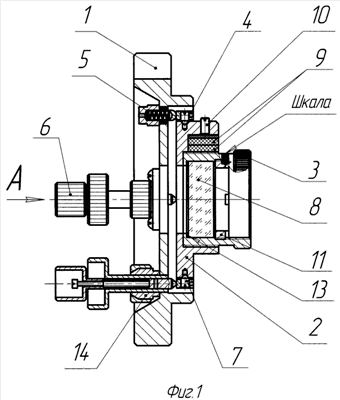

Изобретение относится к оптико-механическому приборостроению и может быть использовано для прецизионной юстировки зеркал оптических резонаторов оптических квантовых генераторов (ОКГ). Изобретение направлено на повышение точности и чувствительности юстировки, уменьшение габаритов устройства, что обеспечивается за счет того, что устройство содержит корпус, основание для закрепления оптического элемента и регулировочные винты для его углового перемещения, установленные в корпусе. Согласно изобретению основание выполнено в виде винтовой пары, состоящей из обоймы и оправки, в последней размещен оптический элемент, винтовая пара кинематически установлена в корпусе через соосное ей промежуточное кольцо на радиальных опорах, выполненных в виде двух взаимно перпендикулярных пар, при этом одна пара упомянутых опор размещена одновременно в кольце и в обойме, а вторая пара - в корпусе и упирается во внешнюю поверхность кольца. При этом регулировочные винты установлены в корпусе в зонах, диаметрально противоположных имеющимся подпружиненным опорам, которые также расположены в корпусе и торцом упираются на поверхность кольца, а оптический элемент имеет возможность перемещения относительно основания, снабженного компенсатором положения, при помощи которого оптический элемент имеет возможность фиксации в отрегулированном положении. 5 з.п. ф-лы, 3 ил.
