ОПТИЧЕСКИЙ РАЗЪЕМ ДЛЯ КОНЦЕВОЙ ЗАДЕЛКИ ОПТОВОЛОКНА, СОДЕРЖАЩИЙ ЕГО РАСПРЕДЕЛИТЕЛЬНЫЙ ПУНКТ, ПРИСПОСОБЛЕНИЕ ДЛЯ КОНЦЕВОЙ ЗАДЕЛКИ ОПТОВОЛОКНА И СПОСОБ ЕЕ ОСУЩЕСТВЛЕНИЯ
US 5101463 A, 31.03.1992. WO 9723796 A1, 03.07.1997. WO 9730370 A1, 21.08.1997. SU 1383270 A1, 23.03.1988. RU 2064687 C1, 27.07.1996.
Имя заявителя:
3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Изобретатели:
ЛАРСОН Дональд К. (US) ВИНБЕРГ Паул Н. (US) РЭЙДЕР Весли А. (US) КАРПЕНТЕР Джеймс Б. (US) ГЛАТЗЛ Франк Дж. (US) ПАРК Чансул (KR) МАК Вэй-фунг (CN)
Патентообладатели:
3М ИННОВЕЙТИВ ПРОПЕРТИЗ КОМПАНИ (US)
Приоритетные данные:
24.10.2005 US 60/729,629 11.01.2006 US 60/743,119 03.04.2006 US 60/744,180 16.06.2006 US 60/805,038 07.07.2006 US 60/819,226
Реферат

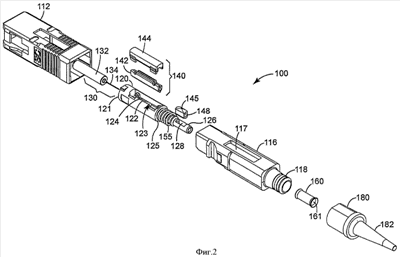

Изобретение относится к оптическим соединителям. Техническим результатом изобретения является создание волоконно-оптического соединителя, который допускает быстрое соединение и воссоединение множества пар оптических волокон и является простым и недорогим в монтаже и эксплуатации. Оптический разъем для концевой заделки оптоволокна содержит корпус и размещенную в корпусе муфту. Муфта имеет оконцованный отрезок оптоволокна, размещенный в ее первой части. Оконцованный отрезок оптоволокна включает первое оптоволокно, имеющее первый конец и второй конец. Муфта дополнительно содержит размещенный в ее второй части механический сплайс, выполненный с возможностью сращивания второго конца оконцованного отрезка оптоволокна со вторым оптоволокном. Муфта имеет буферный зажим, выполненный в ее третьей части с возможностью сжатия, по меньшей мере, участка буферной оболочки второго волокна при приведении зажима в действие. Оптоволоконный распределительный пункт содержит лоток, выполненный с возможностью съемного крепления к оптоволоконному распределительному шкафу. Лоток имеет лицевую поверхность, выполненную с возможностью размещения множества соединителей. Каждый из соединителей выполнен с возможностью установки в него оптического разъема, образующего концевую заделку оптоволокна из распределительной линии. Приспособление для концевой заделки оптоволокна содержит основание, выполненное с возможностью удерживания оптического разъема, размещенный на основании первый исполнительный механизм для приведения в действие сплайса оптического разъема и второй исполнительный механизм для приведения в действие буферного зажима оптического разъема, а также держатель оптоволокна. Способ осуществления концевой заделки оптоволокна в оптический разъем включает в себя обработку конца оптоволокна, завод обработанного конца оптоволокна в предварительно собранный оптический разъем, привод в действие сплайса, сращивая обработанный конец оптоволокна со вторым концом оконцованного отрезка оптоволокна, обжим буферного участка оптоволокна в оптическом разъеме и освобождение оптоволокна. 4 н. и 6 з.п. ф-лы, 35 ил.
