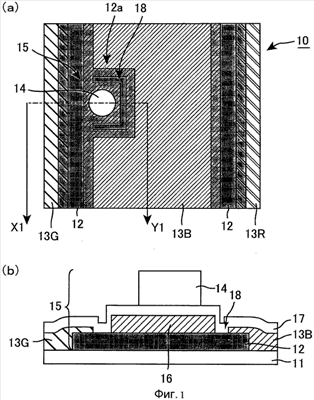

Обеспечивается подложка цветового фильтра и жидкокристаллическое устройство отображения, которые даже в случае использования окрашенного слоя в качестве основной части многослойной распорки предоставляют возможность пресечения возникновения ориентационных колебаний жидкого кристалла около многослойной распорки без увеличения количества этапов процесса. Подложка цветового фильтра содержит первый окрашенный слой элемента изображения, светоэкранирующий слой и второй окрашенный слой элемента изображения, располагающиеся бок о бок на подложке. Светоэкранирующий слой включает в себя первую широкую часть и располагается таким образом, чтобы частично перекрывать края первого окрашенного слоя растрового элемента и второго окрашенного слоя растрового элемента. Первая широкая часть включает в себя выступ, выступающий к первому окрашенному слою элемента изображения. Подложка цветового фильтра включает в себя первую многослойную распорку, включающую в себя первую широкую часть и первый окрашенный слой распорки. Первый окрашенный слой распорки имеет цвет, аналогичный цвету первого окрашенного слоя элемента изображения, и соединяется с первым окрашенным слоем растрового элемента только в основании выступающей части. 5 н. и 9 з.п. ф-лы, 8 ил.
