| ГРАВИТАЦИОННЫЙ ВАРИОМЕТР |  |
Номер публикации патента: 2172967 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01V007/10 | | Аналоги изобретения: | АРТАМОНОВ В.Е., ПЧЕЛИНЦЕВ В.А. Об одной схеме высокочувствительных крутильных весов в сб. Долговременная стабильность гравиинерциальных приборов. - М.: Наука, 1979, с.47-52. SU 1081599 A, 23.03.1984. RU 2096813 C1, 20.11.1997. US 4841772 A, 27.06.1989. US 4022064 A, 10.05.1977. US 3722287 A, 27.03.1973. RU 2115835 C1, 20.07.1998. |
| Имя заявителя: | Центральный научно-исследовательский институт "Электроприбор" | | Изобретатели: | Вольфсон Г.Б.
Денисов Б.И.
Евстифеев М.И.
Пешехонов В.Г.
Розенцвейн В.Г.
Щербак А.Г. | | Патентообладатели: | Центральный научно-исследовательский институт "Электроприбор" |
Реферат | |

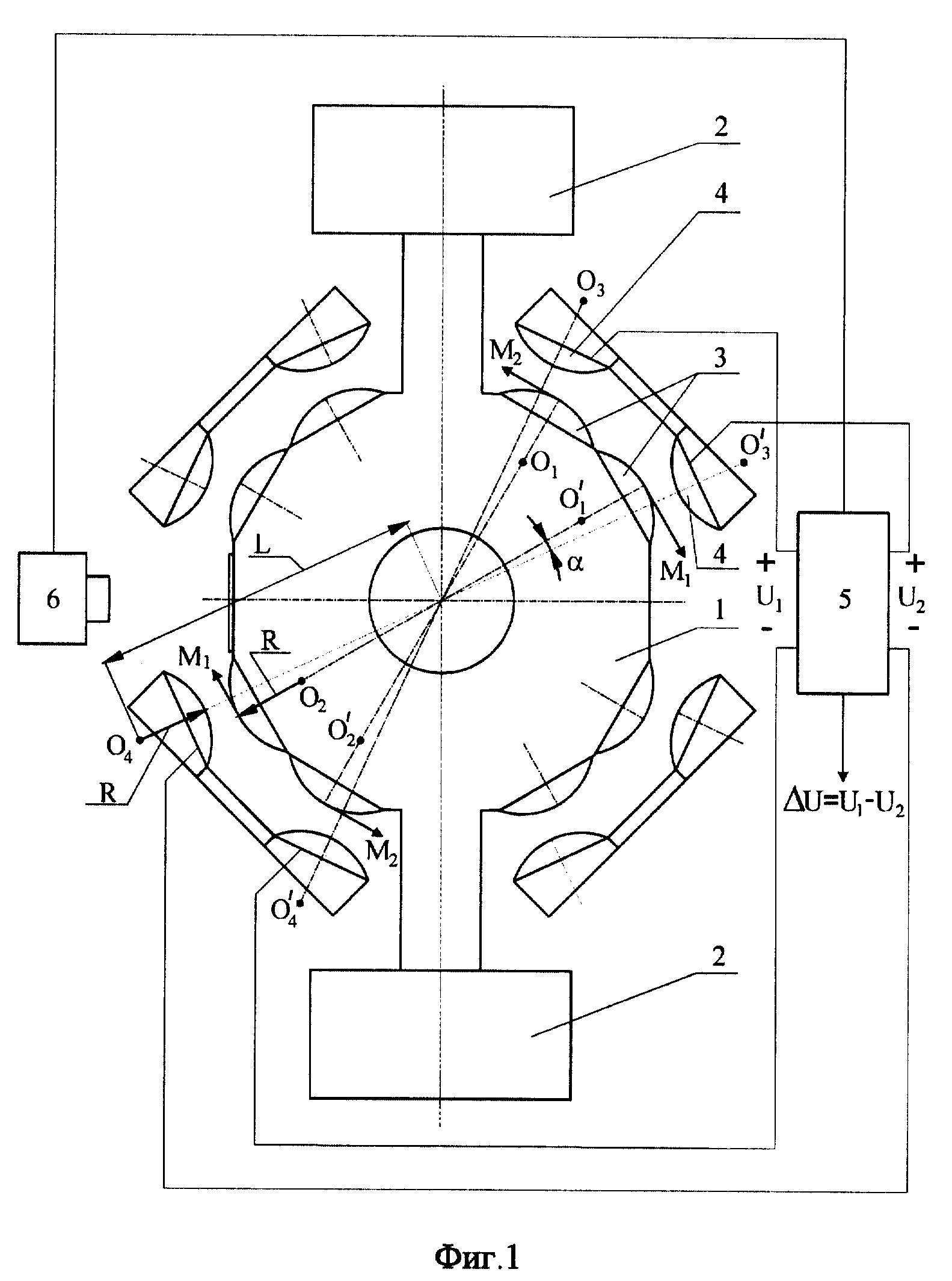

Использование: при создании таких средств измерения градиентов гравитационного поля, как гравитационные вариометры и градиентометры. Сущность: конструкция включает вывешенное в герметичном корпусе коромысло с грузами, датчик угловых перемещений коромысла относительно корпуса, подключенный ко входу электронного блока следящей системы, электростатические датчики момента, роторные электроды которых симметрично размещены на коромысле. Взаимодействующая с каждым из них пара одинаковых статорных электродов, подключенных к выходу электронного блока, закреплена на корпусе. Электроды на коромысле и корпусе выполнены в виде сегментов цилиндров. Каждый роторный электрод содержит пару одинаковых сегментов цилиндров, размещенных на коромысле так, что центральный угол между полуплоскостями, проходящими через оси цилиндров, отличается от центрального угла между полуплоскостями, проходящими через оси цилиндров статора, на расчетную величину, определяемую расстоянием между осью подвеса коромысла и осью статора, радиусом цилиндров ротора и статора и зазором между встречно ориентированными цилиндрическими поверхностями сегментов ротора и статора. При этом выход электронного блока имеет два канала, каждый из которых подключен к сегментам цилиндров статора, оси которых лежат в одной плоскости с осью симметрии коромысла. Гравитационный вариометр содержит две пары датчиков момента с взаимно перпендикулярным расположением плоскостей симметрии и параллельным подключением к выходу электронного блока. Технический результат: повышение точности и расширение измерительного диапазона. 2 з.п. ф-лы, 2 ил.
|
