US 5345179 A, 06.09.1994. US 5892361 A, 06.04.1999. US 4063151 A, 13.12.1977. EP 0869376 A2, 07.10.1998. SU 192304 A, 06.02.1967. SU 840781 A, 23.06.1981. SU 447657 A, 25.10.1974.

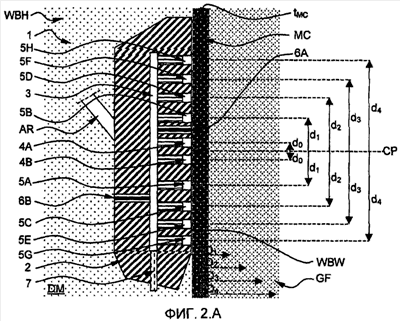

Электромагнитный зонд 1 измеряет электромагнитные свойства геологической формации GF в ограниченной зоне, окружающей ствол скважины WBH. Ствол скважины заполнен скважинным флюидом DM. Зонд содержит башмак 2, имеющий первую поверхность, определяющую первую область, предназначенную для нахождения в контакте со стенкой ствола скважины WBW. Зонд 1 дополнительно содержит: по меньшей мере, две передающие антенны 4А, 4В, определяющие центральную точку СР между ними, причем каждая антенна находится на расстоянии d0 от центральной точки, и, по меньшей мере, первый 5А, 5В и второй наборы 5С, 5D приемных антенн, причем каждый набор содержит первую приемную антенну 5А, 5С и вторую приемную антенну 5В, 5D, причем первая приемная антенна расположена по одну сторону от передающих антенн, а вторая приемная антенна расположена по другую сторону от передающих антенн, так что каждый набор окружает передающие антенны 4А, 4В. Зонд 1 дополнительно содержит коаксиальный кабель с открытым концом 6А, размещенный на первой поверхности и расположенный перпендикулярно первой области между передающей антенной 4А и приемной антенной 5В Технический результат: повышение точности. 5 н. и 12 з.п. ф-лы, 8 ил.
