RU 92970 U1, 10.04.2010. RU 2190240 С2, 27.09.2002. JP 2005077377 А, 24.03.2005. US 7141799 В1, 28.11.2006. US 2009050812 A1, 26.02.2009.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (RU)
Изобретатели:
Микеров Виталий Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (RU)
Реферат

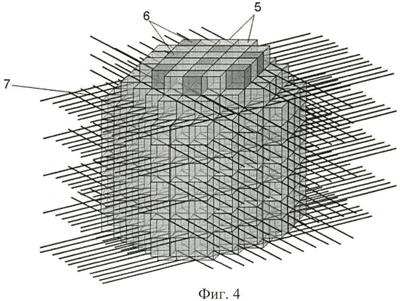

Изобретение относится к сцинтилляционным детекторам для регистрации ионизирующих излучений, обнаружения источников излучений, определения направления на них и их идентификации, для измерения спектра быстрых нейтронов. Сущность изобретения заключается в том, что сцинтилляционный детектор, содержащий N преобразователей излучения с закрепленными на них рядами светопереизлучающих волокон, покрытых светоотражающим и светозащитным материалами, и фотоприемники, при этом преобразователи излучения тепловых и/или быстрых нейтронов выполнены в виде правильных объемных фигур, расположенных послойно рядами в параллельных плоскостях, каждый преобразователь излучения последовательно соединен с соседними преобразователями излучения двумя светопереизлучающими волокнами по диагоналям противоположных граней правильной объемной фигуры в перекрещивающихся направлениях, преобразователи излучения и светопереизлучающие волокна установлены с контактом в канавках смежных рядов преобразователей излучения, а площадь, занимаемая преобразователями в каждом слое, меньше площади предыдущего слоя по мере удаления от геометрического центра детектора. Технический результат - создание универсального сцинтилляционного детектора. 2 з.п. ф-лы, 4 ил.
