JP 10162119 A, 19.06.1998. US 6216540 B1, 17.04.2001. US 6388246 B1, 14.05.2002. RU 2269804 C1, 10.02.2006. RU 2005115100 A, 10.10.2005.
Имя заявителя:
Российская Федерация в лице Министерства Обороны Российской Федерации (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Бузоверя Владимир Васильевич (RU) Булкин Юрий Николаевич (RU) Великанов Сергей Дмитриевич (RU) Владимиров Юрий Владимирович (RU) Гвоздовский Степан Васильевич (RU) Горбачева Елена Витальевна (RU) Дерюгин Максим Юрьевич (RU) Чернов Илья Евгеньевич (RU)
Патентообладатели:
Российская Федерация в лице Министерства Обороны Российской Федерации (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

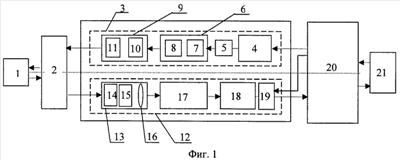

Способ видения подводных объектов включает автоматически управляемые сканирование подводных объектов лазерным излучением с узкой диаграммой направленности, подавление помехи обратного рассеяния и регистрацию интенсивности излучения, отраженного от различных точек поверхности объекта. Поверхность объекта сканируют попиксельно по двум координатам импульсно-периодическим лазерным излучением. Помеху обратного рассеяния подавляют оптической поляризационной фильтрацией полезного сигнала и стробированием фотоприемного устройства. При предварительной обработке зарегистрированного отраженного сигнала дополнительно снижают влияние прямого рассеяния. Источником лазерного излучения служит оптоволоконный лазер с диодной накачкой, а устройство сканирования выполнено в виде двух взаимно ортогональных акустооптических дефлекторов. Выходная оптическая система снабжена фокусирующим объективом-трансфокатором. Приемный канал в виде входной оптической системы содержит поляризационный фильтр, фотоприемное устройство с узлом стробирования и усилитель, причем за усилителем размещен пиковый детектор с регулируемым устройством задержки. Технический результат заключается в повышении надежности, в увеличении дальности видения и улучшении качества изображения. 2 н.п. ф-лы, 4 ил.
