SU 1840743 A1, 20.02.2009. RU 75062 U1, 20.07.2008. RU 27863 U1, 20.02.2003. RU 35900 U1, 10.02.2004. RU 2120131 C1, 10.10.1998. US 2007233389 A1, 04.10.2007. WO 2008144139 A1, 27.11.2008.
Имя заявителя:
Открытое акционерное общество "Концерн "Центральный научно-исследовательский институт "Электроприбор" (RU)
Изобретатели:
Дмитриев Сергей Петрович (RU) Соколов Анатолий Игоревич (RU) Юхта Павел Валерьевич (RU)
Патентообладатели:
Открытое акционерное общество "Концерн "Центральный научно-исследовательский институт "Электроприбор" (RU)
Реферат

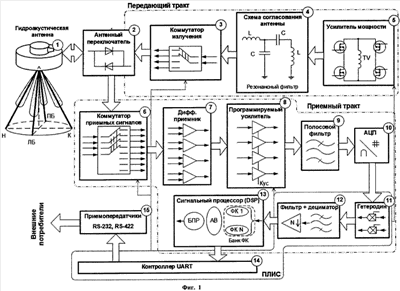

Изобретение относится к области гидроакустических лагов, предназначенных для измерения скорости морского объекта. Техническим результатом изобретения является упрощение и удешевление конструкции лага при повышении точности измерений (предельная погрешность -0.1 уз). Гидроакустический доплеровский лаг содержит четырехлучевую гидроакустическую антенну, антенный переключатель, коммутатор излучения, схему согласования антенны, усилитель мощности, коммутатор приемных сигналов, дифференциальный приемник, программируемый усилитель, полосовой фильтр, аналого-цифровой преобразователь, цифровой гетеродин, цифровой фильтр с дециматором, контроллер UART, приемопередатчики RS-232 и RS-422. Лаг дополнительно содержит DSP-процессор, на вход которого поступают данные с цифрового фильтра с дециматором от четырех каналов измерения скорости объекта (нос, корма, левый борт, правый борт), с помощью которого реализуется обработка эхосигнала методом многоальтернативной фильтрации, использующей банк фильтров Калмана и направленной на оценку параметра модели эхосигнала, соответствующего значению скорости объекта, с предельной погрешностью не более 0.1 уз за время не более 4 сек, и выдаются результирующие значения скорости объекта через контроллер UART и приемопередатчики RS-232 и RS-422 внешнему потребителю. 2 ил.
