СПОСОБ ПЕЛЕНГОВАНИЯ ИСТОЧНИКА ИЗЛУЧЕНИЯ И АНТЕННАЯ СИСТЕМА ДЛЯ ЕГО РЕАЛИЗАЦИИ | |
Номер публикации патента: 2168738 | |
Редакция МПК: | 7 | Основные коды МПК: | G01S003/16 | Аналоги изобретения: | НОВИКОВ А.К. Корреляционные измерения в корабельной акустике. - Л.: Судостроение, 1971, с. 191 - 193. RU 2072527 C1, 27.01.1997. US 4062015, 06.12.1977. FR 2373068, 04.08.1978. |
Имя заявителя: | Особое конструкторское бюро Московского энергетического института | Изобретатели: | Фомичев Ю.И. | Патентообладатели: | Особое конструкторское бюро Московского энергетического института |
Реферат | |

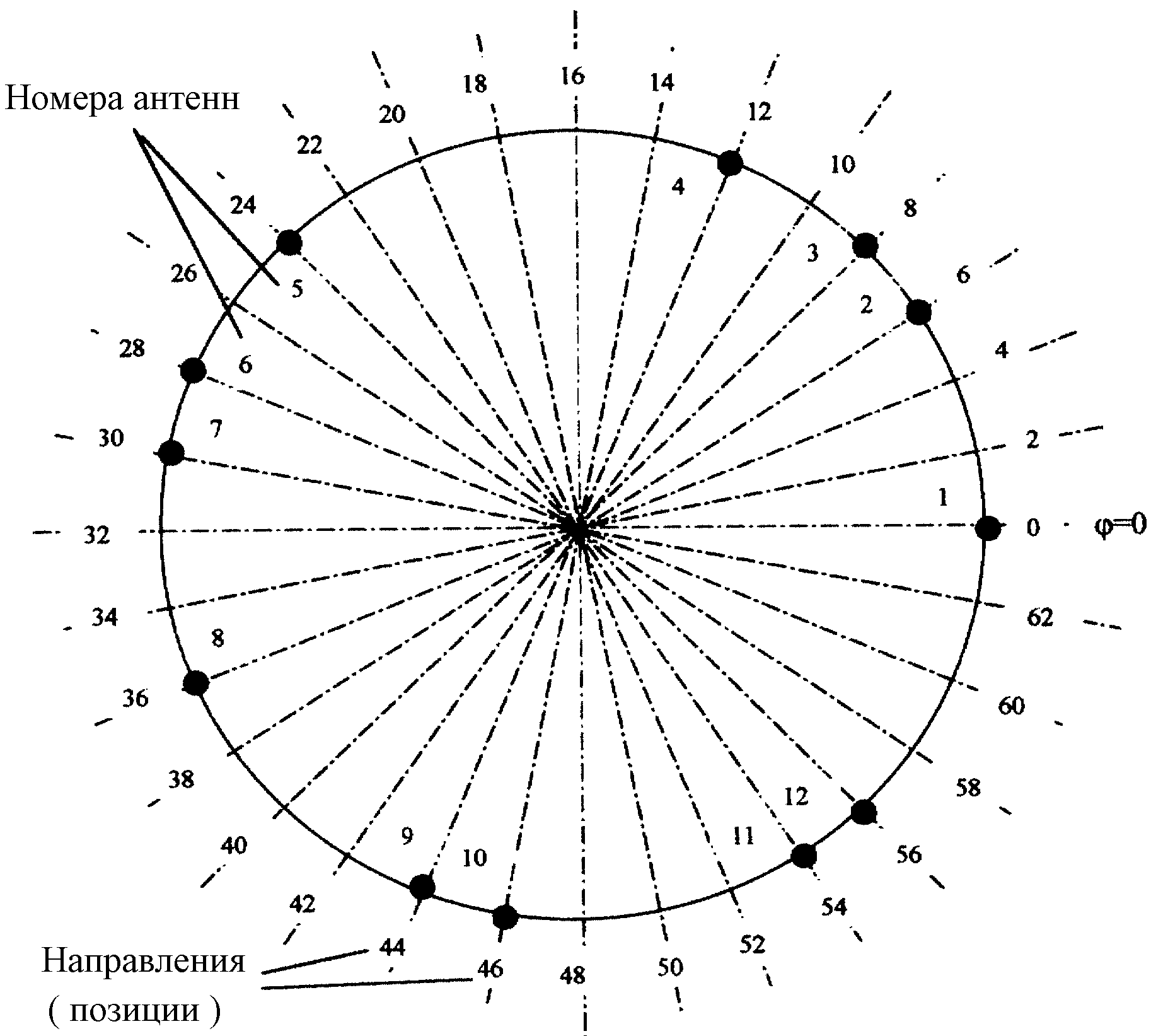

Предлагаемый способ как объект изобретения заключается в том, что для определения пеленга на источник широкополосного шума в качестве приемной антенной системы пеленгатора используют приемные ненаправленные (или слабонаправленные) антенны, расположенные в определенных точках плоскости антенны так, что различные парные комбинации антенн образуют набор баз пеленгаторов с равномерным шагом ориентации по азимуту в требуемом диапазоне углов измерения пеленга. При этом размеры баз пеленгаторов, образуемых парами антенн, не должны существенно различаться. Сигналы антенной системы фильтруют так, чтобы обеспечить корреляцию излучений, принятых парой антенн с ориентацией базы, наиболее близкой к направлению на источник. Вычисляют коэффициенты корреляции излучений для всех пар антенн с различной ориентацией по азимуту и по номеру пары антенн с наибольшим коэффициентом корреляции определяют "грубую" оценку пеленга на источник излучения. Для уточнения оценки пеленга вычисляют задержку максимума взаимной временной корреляционной функции излучений, принятых парой антенн, соответствующей "грубому" пеленгу. Предлагаемая для реализации данного способа антенная система представляет собой две ненаправленные или слабонаправленные антенны, расположенные по окружности так, что парные комбинации этих антенн образуют полный набор баз пеленгаторов с равномерным шагом ориентации по азимуту, равным π/32, в диапазоне углов 0-π. При этом отношение минимального размера базы к максимальному составляет ~ 0,71. 2 с.п.ф-лы. 2 табл. 1 ил.
|
