Дикарев Виктор Иванович (RU) Шубарев Валерий Антонович (RU) Мельников Владимир Александрович (RU) Петрушин Владимир Николаевич (RU) Калинин Владимир Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Авангард" (RU)
Реферат

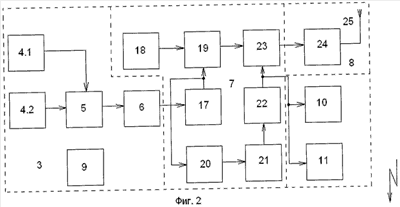

Изобретение относится к контрольно-поисковым средствам и может быть использовано для обнаружения местоположения людей, оказавшихся под завалами, а также для поиска взрывчатых и наркотических веществ. Сущность: устройство содержит ошейник для собаки, мобильный первичный преобразователь и вторичный преобразователь. Первичный преобразователь содержит выполненные в виде пьезоэлементов тактильные сенсоры (4.1, 4.2), коммутатор (5), усилитель (6), модулятор (7), радиопередатчик (8), источник питания (9), световой и звуковой маячки (10, 11). Модулятор (7) включает триггер (17), задающий генератор (18), фазовый манипулятор (19), однополярный вентиль (20), интегратор (21), первый пороговый блок (22), первый ключ (23). Радиопередатчик (8) включает усилитель мощности (24) и передающую антенну (25). Вторичный преобразователь содержит приемник радиосигналов, демодулятор, второй ключ, регистратор, вибраторную и рамочную антенны, усилители высокой частоты, амплитудные детекторы, блок деления, второй пороговый блок, перемножители, узкополосный фильтр и фильтр нижних частот. Тактильные сенсоры закрепляют контактно на коже тела животного в местах максимального ощущения биения пульса. Коммутатор, усилитель, модулятор, радиопередатчик, источник питания, световой и звуковой маячки устанавливают на ошейнике. Вторичный преобразователь размещают на пункте управления. Технический результат: повышение достоверности результатов поиска. 7 ил.
