Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина)" (RU)
Изобретатели:
Грибкова Екатерина Сергеевна (RU) Лукьянов Дмитрий Павлович (RU) Перегудов Александр Николаевич (RU) Шевелько Михаил Михайлович (RU) Шевченко Сергей Юрьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина)" (RU)
Реферат

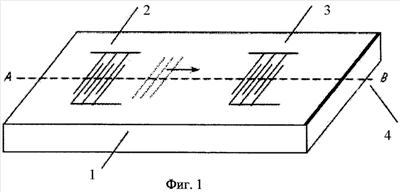

Изобретение относится к области ориентации, навигации и управления подвижными объектами и предназначено для измерения угловой скорости. Техническим результатом изобретения является повышение чувствительности устройства, упрощение конструктивной реализации, что снижает влияние технологических погрешностей на стабильность работы. Способ измерения угловой скорости состоит в возбуждении во вращающемся кристалле пьезодиэлектрика периодическим электрическим полем поверхностной акустической волны с ее последующей регистрацией и отличается тем, что выбирают такой кристалл пьезодиэлектрика, в котором существует непьезоэлектрическое направление, в котором возбуждают поверхностную акустическую волну и регистрируют амплитуду выходного сигнала, по величине которого судят об угловой скорости. Возникающее при вращении в непьезоэлектрическом направлении электрическое поле является информативным сигналом, пропорциональным скорости вращения. Устройство для измерения угловой скорости, реализующее предлагаемый способ (фиг.1), содержит пьезокристаллический звукопровод 1, излучающий 2 и приемный 3 встречно-штыревые преобразователи. При этом звукопровод выполнен из материала, обеспечивающего анизотропию свойств поверхностной акустической волны и ее связи с электрическим полем, а встречно-штыревые преобразователи расположены на оси, совпадающей с непьезоэлектрическим направлением АВ. 2 н. и 3 з.п. ф-лы, 5 ил.
