Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина)" (RU)
Изобретатели:
Грибкова Екатерина Сергеевна (RU) Лукьянов Дмитрий Павлович (RU) Перегудов Александр Николаевич (RU) Шевелько Михаил Михайлович (RU) Шевченко Сергей Юрьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им. В.И. Ульянова (Ленина)" (RU)
Реферат

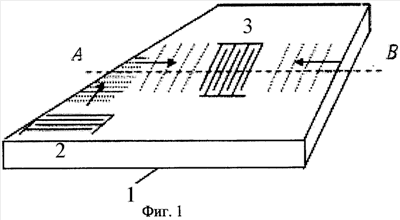

Изобретение относится к области ориентации, навигации и управления подвижными объектами и предназначено для измерения угловой скорости. Техническим результатом изобретения является повышение чувствительности, упрощение конструктивной реализации, а также снижение влияния технологических погрешностей на стабильность работы. Способ измерения угловой скорости состоит в регистрации поверхностной акустической волны, возбуждаемой в кристалле пьезодиэлектрика периодическим электрическим полем, для этого выбирают такой кристалл пьезодиэлектрика, в котором существует непьезоэлектрическое направление, возбужденную поверхностную акустическую волну переотражают в это направление и регистрируют амплитуду выходного сигнала, по величине которой судят об угловой скорости. Возникающее в непьезоэлектрическом направлении электрическое поле, вызванное действием силы Кориолиса при вращении, является информативным сигналом, пропорциональным скорости вращения. Устройство для измерения угловой скорости, реализующее предлагаемый способ (фиг.1), содержит пьезокристаллический звукопровод 1, материал которого обеспечивает распространение поверхностных акустических волн, излучающий 2 и приемный 3 встречно-штыревые преобразователи, непьезоэлектрическое направление звукопровода обозначено АВ. 2 н. и 2 з.п. ф-лы, 5 ил.
