RU 2310165 C1, 10.11.2007. RU 2123219 C1, 10.12.1998. US 7053534 B2, 30.05.2006. US 6288474 B1, 11.09.2001.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" (RU)
Изобретатели:
Лукьянов Дмитрий Павлович (RU) Перегудов Александр Николаевич (RU) Филатов Юрий Владимирович (RU) Шевченко Сергей Юрьевич (RU) Шевелько Михаил Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" (RU)
Реферат

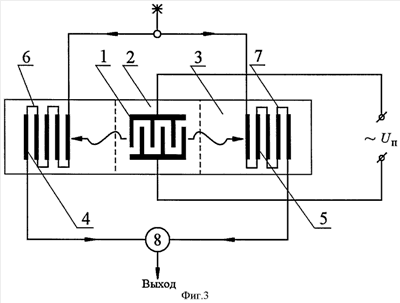

Изобретение относится к измерениям величины угловой скорости подвижного объекта с помощью гироскопического эффекта. Устройство измерения угловой скорости содержит преобразователь на поверхностных акустических волнах (ПАВ), состоящий из встречно-штырьевого преобразователя 1, расположенного на пьезоэлектрическом слое 2, нанесенном на диэлектрическую подложку 3 и к которому подведено напряжение питания, и двух симметрично расположенных относительно встречно-штырьевого преобразователя многоэлементных отражателей 4 и 5. Каждый элемент каждого многоэлементного отражателя частично расположен на световоде вдоль него, предварительно напыленного на подложку, и концы двух световодов 6 и 7 соединены со входами фазового детектора 8, а входы световодов соединены с источником светового излучения, расположенным симметрично относительно элементов многоэлементного отражателя. Технический результат - расширение функциональных возможностей одновходовых резонаторов на ПАВ за счет измерения угловой скорости. 4 ил.
