DE 1095525 B, 22.12.1960. RU 2000127568 A, 10.02.1998. RU 2104440 C1, 10.02.1998. SU 873097 A, 17.10.1981.
Имя заявителя:
РЕХАУ АГ+КО (DE)
Изобретатели:
ВИССМАТ Зигфрид (DE) РОТЕМУНД Флориан (DE)
Патентообладатели:
РЕХАУ АГ+КО (DE)
Приоритетные данные:
22.09.2005 DE 102005045222.1
Реферат

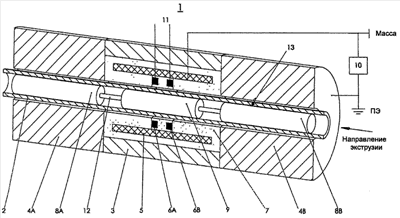

Способ обнаружения дефектов в полимерных трубах, в частности трубах из сшитого полиэтилена, при этом в корпусе (1), состоящем из средней части (3) и фланцев (4А; 4В), проверяемую трубу (2) подвергают действию электрического поля, создаваемого емкостным трехэлектродным методом, причем соответствующий дефект (13) вызывает измерительные сигналы, которые используются для маркировки или выведения дефекта (13), отличающийся тем, что электрическое поле создают в окружающей проверяемую трубу (2) средней части (3) корпуса, включающей в себя находящийся внутри трубчатый конденсаторный электрод (5), по меньшей мере два расположенных параллельно трубчатых измерительных электрода (6А; 6В) и третий электрод в качестве передающей антенны (9), который по существу неподвижно удерживается в проверяемой трубе (2). Также предложено устройство для осуществления описанного выше способа обнаружения дефектов в полимерных трубах, в частности трубах из сшитого полиэтилена. Способ и соответствующее ему устройство согласно изобретению позволяют с надежностью обнаружить дефекты, в том числе скрытые, по всей периферии трубы и по всей толщине трубы независимо от светопроницаемости трубы, и кроме того, способ согласно изобретению не представляет опасности, а также является экономичным. 2 н. и 7 з.п. ф-лы, 1 ил.
