RU 2162598 С2, 27.01.2001. RU 2055352 C1, 27.02.1996. SU 1425310 A1, 23.09.1988. SU 1432202 A1, 23.10.1988. US 6880257 B1, 19.04.2005. US 5083383 A, 28.01.1992.

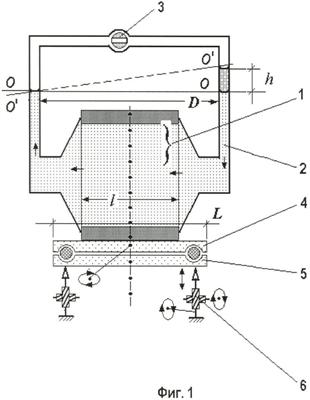

изобретение относится к измерительной технике, в частности, к приборам для контроля незначительных продолжительных углов наклона поверхностей при строительстве и эксплуатации особо опасных объектов. Сущность: предложенный инклинометр содержит чувствительный элемент в виде плоской кюветы из прозрачных подложек с прозрачными электродами на внутренних сторонах. Боковые грани кюветы соединены между собой вертикальными патрубками. Кювета и патрубки до некоторого уровня заполнены жидким кристаллом с положительной диэлектрической анизотропией, жидкому кристаллу в пределах кюветы задана исходная гомеотропная ориентация. На внешних сторонах кюветы установлены поляроиды в скрещенном положении и оптоэлектронная пара, фиксирующая величину сигнала при перетекании жидкого кристалла вследствие изменения уровня жидкого кристалла в патрубках при наклоне платформы, на которой установлены все узлы инклинометра. Возможно измерение углов отклонения в стационарном режиме, если направление наклона заранее известно. Для измерений наклонов с неизвестном заранее направлением наклона платформа выполнена из верхней вращающейся на 360° части и нижней неподвижной части, имеющей 3 опоры, по крайней мере, две из которых имеют возможность перемещения по вертикали. Верхняя часть платформы приводится во вращательное движение, в кювете возникают периодические перетекания ЖК, оптоэлектронная пара фиксирует синусоидальный сигнал, по величине которого судят о величине наклона. Технический результат: повышение чувствительности и точности измерений и расширение диапазона измерений. 2 ил.
