Потураев Сергей Евгеньевич (RU) Потураева Людмила Ивановна (RU) Ситников Александр Петрович (RU) Назаров Алексей Владимирович (RU) Кривоногов Антон Николаевич (RU) Константинов Евгений Николаевич (RU) Форсов Георгий Львович (RU)

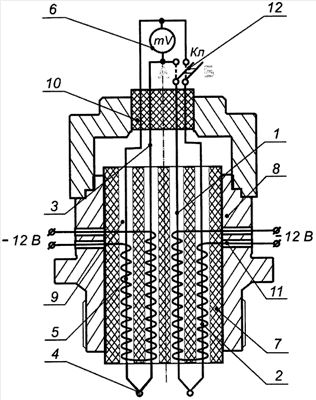

Изобретение относится к области приборостроения и может быть использовано для контроля химической активности газообразных и конденсированных продуктов. Заявленное устройство для определения реакционной способности газообразных и конденсированных продуктов основано на использовании термоэлектрического эффекта Зеебека, реализуемого основной 1 и сравнительной 3 платинородий-платиновыми термопарами, причем у сравнительной рабочий спай изолирован термостойким пассивирующим составом 4. В устройстве также использован электрический измерительный мост, в котором плечами являются термоэлектроды термопар, а между ними встроен прибор для измерения термо-ЭДС 6. Мост служит для сравнения сигналов, поступающих от термопар, где платинородий в локальной области рабочего спая термопары 1 ускоряет химические реакции, преобразуя химическую активность среды в электрический сигнал. Разность сигналов от термопар 1 и 3 измеряется прибором для измерения термо-ЭДС 6. Технический результат: повышение достоверности и точности измерения термо-ЭДС при температуре газообразных и конденсированных продуктов ниже 250°С, а также расширение функциональных возможностей устройства. 1 ил.
