МЕЛАНХОЛИН Н.М. Методы исследования оптических свойств кристаллов. - М.: НАУКА, 1970, с.62-76. RU 2366916 С1, 10.09.2009. RU 2379656 С2, 20.01.2010. SU 1770849 A1, 23.10.1992. GB 878915 A, 04.10.1964.
Имя заявителя:
Открытое акционерное общество "Сибирский химический комбинат" (ОАО "СХК") (RU)
Изобретатели:
Агапов Николай Афанасьевич (RU) Агапов Дмитрий Николаевич (RU) Бояринов Олег Вениаминович (RU) Кулешов Валерий Константинович (RU) Мевиус Вячеслав Владимирович (RU) Самуйленкова Татьяна Никитична (RU) Сеелев Игорь Николаевич (RU) Фортуна Сергей Валерьевич (RU) Южаков Дмитрий Геннадьевич (RU)
Патентообладатели:
Открытое акционерное общество "Сибирский химический комбинат" (ОАО "СХК") (RU)
Реферат

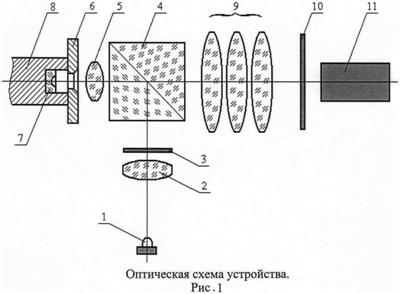

Изобретение может использоваться для неразрушающего контроля положения оптической оси корундовых подпятников без демонтажа маятников. Оптикоэлектронное устройство содержит осветитель, микрообъектив с фокусным расстоянием 4.2 мм и объектив с фокусным расстоянием 12.8 мм для формирования изображения коноскопической картины на фотоприемнике, светоделительный кубик, персональный компьютер, поляризаторы. В качестве осветителя используется белый светодиод и однолинзовый коллектор. В качестве фотоприемника используется телекамера для получения изображения коноскопической картины на экране монитора или телевизора. Светоделительный кубик используется для ввода светового потока от осветителя и создания на подпятнике необходимого уровня освещенности. Персональный компьютер с установленным программным обеспечением предназначен для оцифровки изображения, записи видеоряда и одиночных изображений, формирования отчета осмотров. Поляризаторы установлены между осветителем и светоделительным кубиком и объективом и телекамерой для формирования коноскопической картины. Технический результат - обеспечение контроля положения оптической оси корундовых подпятников с возможностью записи видеоряда и одиночных изображений для формирования отчета осмотров. 1 ил.
