RU 2259554 А, 27.08.2005. RU 2240536 С1, 20.11.2004. ЕР 0909944 А1, 21.04.1999. SU 1807338 А1, 07.04.1993.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени И.П.Баранова (RU), Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Васильев Александр Юрьевич (RU) Голубев Анатолий Георгиевич (RU) Свириденков Александр Алексеевич (RU) Ягодкин Виктор Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени И.П.Баранова (RU) Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

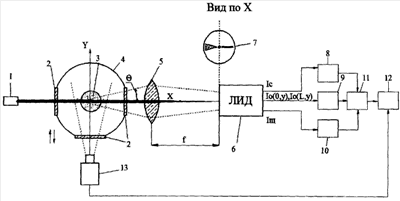

При реализации способа факел распыленного топлива, содержащего флуоресцирующие добавки, освещают лазерным пучком, поляризованным перпендикулярно плоскости рассеяния. Затем регистрируют цветное изображение сечения факела, разделяют это изображение на характерные цвета, по которым определяют интенсивности флуоресценции топлива и Ми рассеянного каплями света в точках строк изображения сечения факела. Измеряют интенсивности света падающего и прошедшего через факел распыленного топлива по каждой строке изображения сечения факела. По соотношению интенсивностей рассеянного света от щели и сектора определяют интегральные значения среднего заутеровского диаметра капель вдоль строк изображения сечения факела, а также их поверхностной и объемной концентрации капель. Устройство для определения характеристик топливного факела содержит последовательно расположенные лазерный источник монохроматического света и цветную цифровую видеокамеру, ортогонально расположенную к оптической оси источника света и связанную с ЭВМ. Устройство снабжено сферической собирающей линзой, лазерным измерителем дисперсности с интегрирующей диафрагмой, соединенным с преобразователями электрических импульсов, выходы которых соединены с ЭВМ через крейтовую систему. Технический результат заключается в повышении информативности и расширении возможностей реализации, а также в повышении точности и надежности измерений при определении характеристик распыла топливного факела в условиях барокамеры. 2 н. и 1 з.п. ф-лы, 1 ил.
