Закрытое акционерное общество "Научно-производственное предприятие "Теллур" (ЗАО "НПП "Теллур") (RU)
Изобретатели:
Ахметшин Равиль Миннебаевич (RU) Чуринов Михаил Иванович (RU) Попова Лариса Федоровна (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственное предприятие "Теллур" (ЗАО "НПП "Теллур") (RU)
Реферат

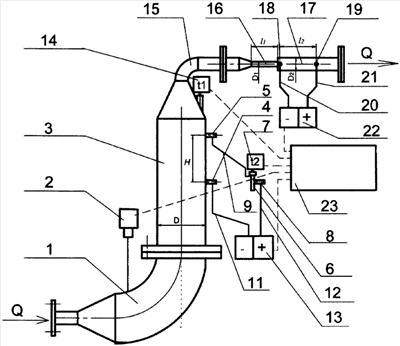

Изобретение предназначено для измерения параметров жидкости непосредственно в потоке. Плотномер-расходомер содержит измерительную колонку, датчики абсолютного давления 2 и температуры 14 измеряемой жидкости, гильзу 6. На вертикальной ветви 3 измерительной колонки на расстоянии Н установлены отборники давления 4, 5, а на гильзе 6 - отборник давления 8 и датчик температуры 7 «эталонной» жидкости, залитой в гильзу. Горизонтальная ветвь 15 измерительной колонки изготовлена с переменным диаметром и имеет участок 16 калиброванного трубопровода с меньшим диаметром D1 и участок 17 калиброванного трубопровода с увеличенным диаметром D2, на котором расположены отборники давления 18, 19. Импульсные трубки 9, 11, 12, 20, 21 с «эталонной» жидкостью (например, кремнийорганической) соединяют отборники давления с соответствующими датчиками разности давления 13, 22. Внутреннее покрытие вертикальной ветви снижает сопротивление потоку жидкости. Блок обработки информации 23 по приведенным формулам рассчитывает плотность и массовый расход измеряемой жидкости. Изобретение обеспечивает повышение точности измерения. 1 з.п. ф-лы, 1 ил.
