Конструкции из дерева и пластмасс. / Под редакцией Г.Г.Карлсена и др. [Текст] - М.: Стройиздат, 1986. СНиП II-23-81*. Деревянные конструкции. Нормы проектирования [Текст]. - М.: Стройиздат, 1982, - 54 с. СТО 36554501-002-2006 «Деревянные клееные конструкции. Методы расчета». - М.: 2006.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Коробко Виктор Иванович (RU) Турков Андрей Викторович (RU) Бояркина Ольга Викторовна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

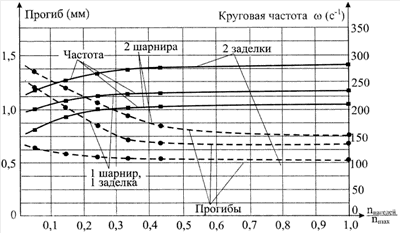

Изобретение относится к области строительства и предназначено для определения оптимального числа нагелей в двухслойных деревянных конструкциях балочного типа. Технический результат - разработка способа экспериментального определения оптимального количества нагелей в составных балках с использованием их моделей. Способ определения оптимального количества нагелей в составной деревянной балке заключается в установке на ней минимально возможного количества нагелей, закреплении на испытательном стенде согласно условиям эксплуатации балки, нагружении ее равномерно распределенной нагрузкой, измерении максимального прогиба, разгрузке, установке дополнительных нагелей посредине между ранее установленными нагелями и повторении статических испытаний до момента стабилизации максимального прогиба. По результатам статических испытаний строят графическую зависимость «максимальный прогиб - отношение числа поставленных нагелей на каждом этапе испытаний к максимальному числу использованных нагелей», проводят анализ кривых и более точно определяют начало участка стабилизации максимального прогиба, по которому вычисляют оптимальное количество нагелей для рассматриваемой модели и соответственно натурной балки. Такого же результата можно достичь, если в способе определения оптимального количества нагелей вместо статических испытаний проводить динамические испытания балки на изгиб, возбуждая в ней поперечные собственные (или вынужденные) колебания и измеряя основную (или первую резонансную) частоту этих колебаний, поэтапно увеличивая число нагелей. 2 н.п. ф-лы, 1 ил.
