RU 66536 U1, 10.09.2007. SU 452767 A1, 05.12.1974. SU 183467 A1, 10.03.1965. Кожевенно-обувная промышленность 6, с.54-55, 2003, BY 5672 C1, 30.12.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Российский заочный институт текстильной и легкой промышленности (RU)
Изобретатели:
Александров Сергей Петрович (RU) Кузнецова Елена Анатольевна (RU) Михайлюк Ольга Анатольевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Российский заочный институт текстильной и легкой промышленности (RU)
Реферат

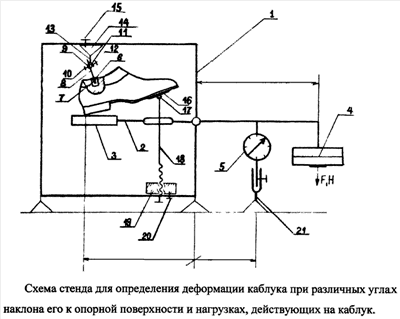

Стенд для определения жесткости каблучной части обуви относится к обувной подотрасли легкой промышленности. Технический результат заключается в возможности определения усилий, приходящихся на каблук при различных углах наклона его к опорной поверхности, и соответствующих им величин деформаций. Стенд для определения жесткости каблучной части обуви содержит основание, металлическую раму, прикрепленную к основанию, верхний упор для фиксации положения обуви, нижний упор для установки обуви под заданным углом, закрепленный на металлической раме мультиплицирующий рычаг, передающий усилие от грузов к нагрузочной площадке и далее к каблучной части обуви, и часовой индикатор перемещения. Мультиплицирующий рычаг шарнирно закреплен на металлической раме и содержит прорезь для прохода тяги нижнего упора, имеющего верхнюю площадку, свободно установленную на конечном шарнире, который жестко прикреплен к тяге, заканчивающейся ходовой резьбой, соединяющей тягу с гайкой, при этом гайка зафиксирована крепежным винтом к нижней части металлической рамы. 2 з.п. ф-лы, 1 ил.
