RU 2140067 С1, 20.10.1999. RU 2290622 С1, 27.12.2006. SU 1783368 А1, 23.12.1992. SU 1640605 А1, 07.04.1991.
Имя заявителя:
Открытое акционерное общество "Точприбор" (RU)
Изобретатели:
Смушкович Бер Лейзерович (RU)
Патентообладатели:
Открытое акционерное общество "Точприбор" (RU)
Реферат

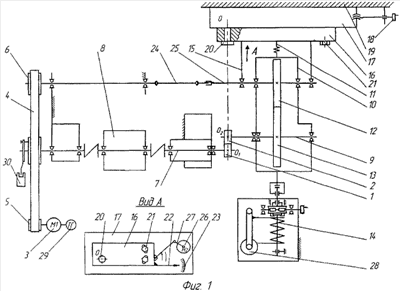

Изобретение относится к испытательной технике, а именно к машинам для испытания материалов на трение и износ. Техническим результатом является расширение области применения и повышение достоверности и надежности результатов испытаний за счет создания новых технических возможностей. Машина содержит станину, на которой установлен электродвигатель, связанный с нижним образцом, расположенным на валу, через вращающийся датчик момента, и с верхним образцом, закрепленным на выходном валу откидной каретки. Приложение нагрузки к образцам осуществляется с помощью нагружающего устройства, например, пружинного. Каретка установлена на поворотной платформе, шарнирно соединенной с подвижным суппортом, с возможностью ее поворота относительно вертикальной оси, проходящей через центры симметрии образцов, с помощью шарнира. Ось шарнира проходит через центр симметрии верхнего образца перпендикулярно его оси вращения. Для компенсации угла поворота платформы относительно каретки привод каретки осуществляется через компенсирующую, например, карданную передачу. Для поворота платформы вокруг оси шарнира на суппорте дополнительно установлен привод. 1 з.п. ф-лы, 3 ил.
