SU 148940 А, 22.09.1960. SU 1051406 A1, 30.10.1983. SU 363014 A1, 20.07.1972. SU 1153262 A1, 30.04.1985.
Имя заявителя:
Государственное учреждение Физико-технический институт Уральского отделения Российской академии наук (RU)
Изобретатели:
Захаров Владимир Анатольевич (RU) Ульянов Александр Иванович (RU)
Патентообладатели:
Государственное учреждение Физико-технический институт Уральского отделения Российской академии наук (RU)
Реферат

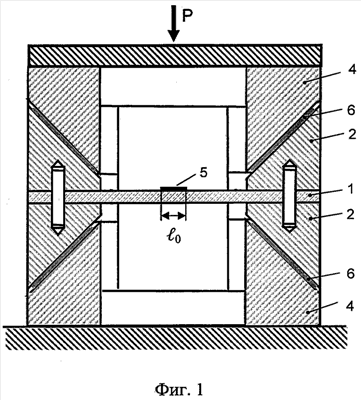

Изобретение относится к испытательной технике и может быть использовано для асимметричного двухосного (плоского) нагружения крестообразных образцов материалов при их испытаниях. Техническим результатом является расширение функциональных возможностей способа за счет реализации асимметричного плоского нагружения испытуемых материалов. Способ асимметричного нагружения плоского образца, при котором на образец в четырех точках, равномерно расположенных по окружности, закрепляют клиновые сегменты, взаимодействующие с двумя клиновыми платформами, расположенными с двух сторон образца, и путем давления на платформы в направлении, перпендикулярном плоскости образца, создают в нем усилия в двух взаимно перпендикулярных направлениях. Причем испытания ведут на крестообразном образце, одна пара плеч которого снабжена сегментами, работающими на растяжение, а другая пара плеч - сегментами, работающими на сжатие, и выполненными с одинаковыми углами наклона поверхностей, взаимодействующих с платформами, в процессе нагружения определяют истинные относительные деформации растяжения и сжатия рабочей части образца, периодически при превышении абсолютного значения деформации сжатия над деформацией растяжения на заданную величину разгружают образец, устанавливают прокладки одинаковой заданной толщины между сегментами растяжения и соответствующими поверхностями платформ и продолжают нагружение образца. 3 ил.
