СПОСОБ ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯ ДИНАМИЧЕСКОГО ДОГРУЖЕНИЯ В ПРЕДНАПРЯЖЕННОЙ АРМАТУРЕ ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ РАМНО - СТЕРЖНЕВЫХ КОНСТРУКТИВНЫХ СИСТЕМ
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

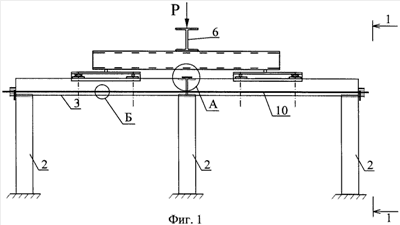

Изобретение относится к испытательной технике и может быть использовано для испытаний железобетонных рамно-стержневых конструктивных систем. Способ заключается в закреплении опорных стоек и их жестком соединении с ригелями в узлах рамно-стержневой системы с помощью соединительных элементов, создании предварительного напряжения в рабочей арматуре ригеля, загружении рамно-стержневой системы заданной проектной статической нагрузкой, равной 0,95 от нагрузки трещинообразования. От приложения указанной нагрузки создают хрупкое разрушение сварного соединительного элемента, калиброванного под заранее фиксированное усилие хрупкого разрыва по сварному шву, вызывающее динамическое догружение в предварительно напряженных элементах конструктивной системы. В результате растягивающее усилие в этих элементах приводит к образованию «фиксированной» трещины в зоне выреза, уменьшающем сечение бетона элемента. После этого измеряют параметры созданного динамического догружения в преднапряженных арматурных стержнях. Технический результат заключается в повышении точности определения догружений при проведении испытаний. 7 ил.
