RU 2115908 С, 20.07.1998. RU 2232380 C1, 27.06.2004. EP 1197739 A, 17.04.2002. DE 19924781 A, 30.11.2000.
Имя заявителя:
Общество с ограниченной ответственностью "РДМ-контакт" (RU)
Изобретатели:
Ивахин Александр Иванович (RU) Садовский Евгений Андреевич (RU) Травиничев Валерий Иванович (RU) Петраков Дмитрий Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "РДМ-контакт" (RU)
Реферат

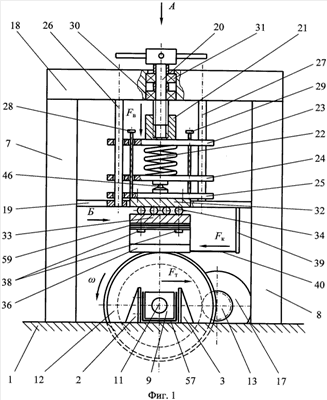

Изобретение относится к испытательной технике и может быть использовано для исследования физических процессов в системе "колесо-рельс" железнодорожных транспортных средств. Стенд содержит основание с опорами и стойками, колесо транспортного средства, связанное с валом электродвигателя и контактирующее с имитатором рельсового пути, который представляет собой отрезок рельса, опирающийся на роликовые опоры, и зафиксирован в продольном направлении пружинами, механизм вертикального радиального нагружения колеса, установленный на стойках с возможностью силового воздействия на отрезок рельса, и механизм горизонтального бокового нагружения колеса, установленный на одной из опор и выполненный в виде расположенной в гнезде опоры пружины и регулировочного винта. При этом стенд снабжен тяговым редуктором, имеющим конструкцию тягового редуктора транспортного средства и связывающим колесо с валом электродвигателя. Отрезок рельса расположен над колесом и закреплен съемными зажимами на роликовой опоре, которая установлена на стойках и связана через пружину с механизмом вертикального радиального нагружения колеса. Технический результат - расширение функциональных возможностей стенда при проведении исследований тяговых качеств железнодорожных транспортных средств, а также сокращение затрат времени на подготовку экспериментов. 4 з.п. ф-лы, 4 ил.
