SU 492412 A1, 25.11.1975. RU 2220410 C1, 27.12.2003. RU 2173647 C2, 20.09.2001. SU 1426880 A1, 30.09.1988.
Имя заявителя:
Открытое акционерное общество "Российские железные дороги" (RU)
Изобретатели:
Лужнов Юрий Михайлович (RU) Попов Владимир Александрович (RU) Малахов Роман Михайлович (RU) Седов Григорий Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Российские железные дороги" (RU)
Реферат

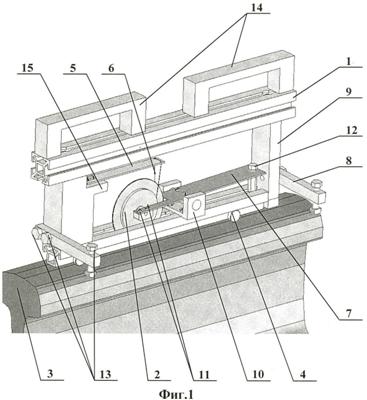

Изобретение относится к железнодорожному транспорту, а именно к устройствам для определения коэффициента трения между колесом и рельсом. Устройство для измерения коэффициента трения между колесом и рельсом включает раму с измерительным роликом, опорные ролики, шарнирно закрепленные на раме, упругую пластину с тензодатчиками, нагружающую балку с тензодатчиками. Измерительный ролик выполнен с возможностью вращения и взаимодействия с поверхностью рельса. Упругая пластина и нагружающая балка закреплены на раме и кинематически связаны с измерительным роликом. Рама также снабжена винтовым соединением для регулировки нагрузки на измерительный ролик и двумя опорами. Опоры выполнены с возможностью регулировки их углового положения и один из концов опор соединен с соответствующей боковой стойкой рамы. Рама может быть выполнена из полого алюминиевого профиля и снабжена двумя рукоятками. Тензодатчики могут быть установлены на упругой пластине и на балке посредством клея. Рама может содержать шесть опорных роликов для опоры на рельс. Тросик выполнен металлическим и пропущен через отверстие, выполненное в измерительном ролике, и отверстия, выполненные в упругой пластине. Заявленное техническое решение позволяет повысить точность измерения и расширить технологические возможности устройства за счет измерения трения по боковым поверхностям катания рельсов. 5 з.п. ф-лы, 2 ил.
