УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ, ДЕЙСТВУЮЩИХ НА КОЛЕСО

Номер публикации патента: 2181194

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2000117022/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01L005/20   G01M017/02   G01M017/013
Аналоги изобретения: SU 523315 А1, 30.07.1976. SU 417698 А1, 28.02.1974. RU 2085891 С1, 27.07.1997. SU 875240 А1, 23.10.1981.

Имя заявителя: Волгоградский государственный технический университет
Изобретатели: Зотов Н.М.
Непорада А.В.
Иванов В.В.
Платонов И.А.
Балакина Е.В.
Патентообладатели: Волгоградский государственный технический университет

Реферат

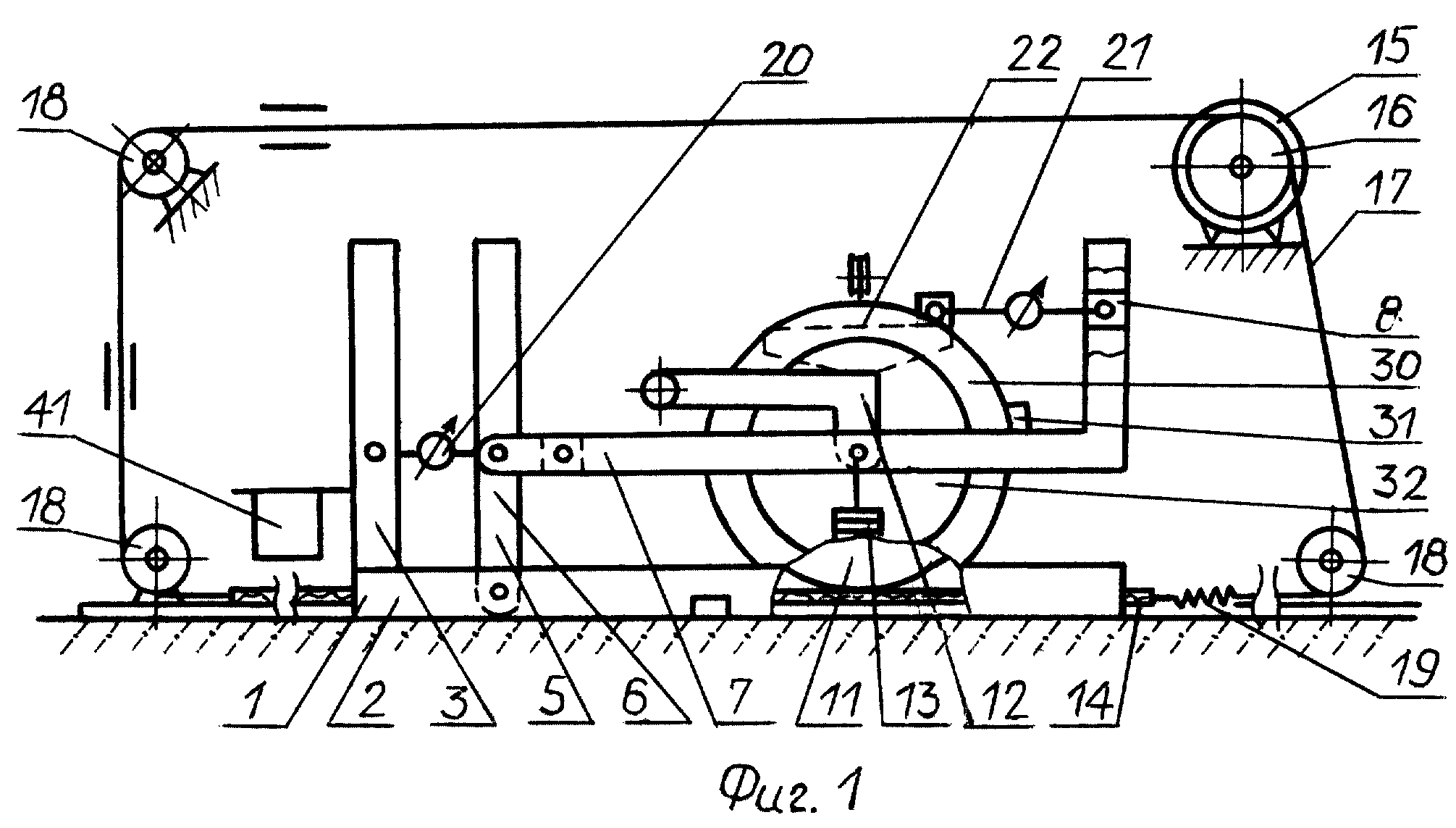

Изобретение относится к технике измерения сил и моментов, действующих на колесо при стендовых испытаниях, а также для определения параметров движения колеса. Устройство содержит связанные между собой наружную раму 1 и внутреннюю раму 5 с установленным в ней испытуемым колесом 11, взаимодействующим с силоизмерительными элементами и измерительной схемой. Наружная рама 1 выполнена в виде двух горизонтальных полок 2 и двух вертикальных стоек 3, соединенных поперечной планкой. Внутренняя рама 5 выполнена в виде шарнирно установленных на горизонтальных полках 2 наружной рамы 1, вертикальных опор 6, шарнирно сочлененных с опорными балками 7, шарнирно установленными на поперечном валу с испытуемым колесом 11 и соединенными передней поперечной полкой 8 и задней поперечной полкой, шарнирно соединенной с поперечной планкой наружной рамы 1 посредством силоизмерительного элемента 20. Устройство также содержит беговую дорожку 14, снабженную приводом перемещения. На поперечном валу с испытуемым колесом 11 закреплены платформы со сменными грузами 13 и шарнирно установлена поворотная рама 12 с возможностью вращения вокруг оси испытуемого колеса 11, на которой установлено устройство задания тормозной силы. Технический результат: повышение точности определения сил и моментов, действующих на испытуемое колесо, и расширение функциональных возможностей устройства. 3 з.п. ф-лы, 6 ил.
