УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА ТРЕНИЯ КОЛЕСА РЕЛЬСОВОГО ТРАНСПОРТНОГО СРЕДСТВА | |
Номер публикации патента: 2173647 | |
Редакция МПК: | 7 | Основные коды МПК: | B61K013/00 G01M017/08 G01M017/10 | Аналоги изобретения: | SU 1426880, 30.09.1988. SU 492412, 16.01.1976. SU 1623902, 30.01.1991. EP 573302, 08.12.1993. |
Имя заявителя: | Самарский институт инженеров железнодорожного транспорта | Изобретатели: | Митрофанов А.Н. Шейников В.П. | Патентообладатели: | Самарский институт инженеров железнодорожного транспорта |
Реферат | |

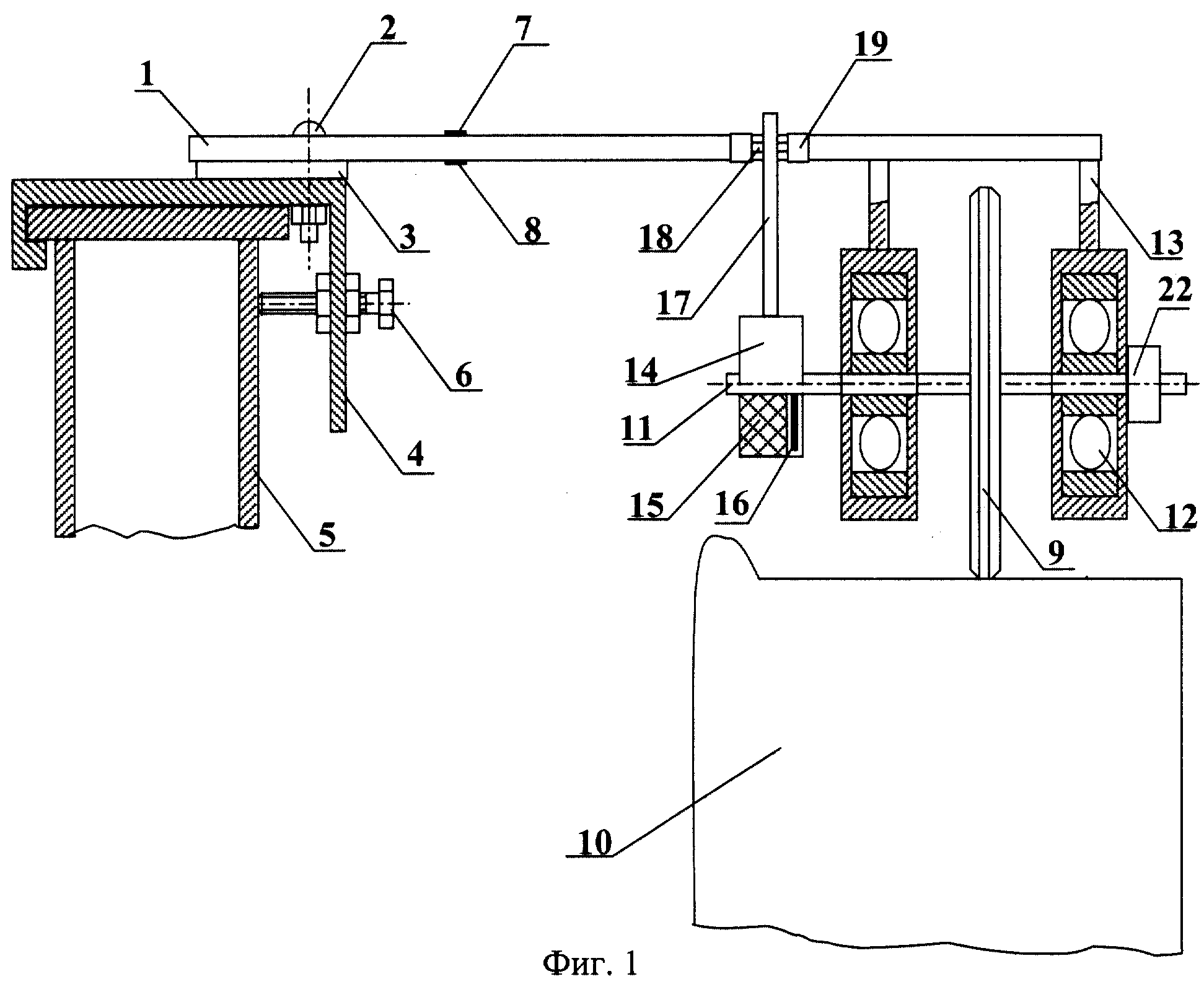

Изобретение относится к железнодорожному транспорту, а более конкретно - к устройствам для определения коэффициента трения между колесом и рельсом. Устройство для измерения коэффициента трения колеса рельсового транспортного средства содержит механизм вертикального нагружения 1 с тензодатчиками 7, 8, закрепленный одним концом на раме 5 рельсового транспортного средства. На другом конце механизма установлена П-образная рамка с роликом 9, контактирующим с поверхностью колеса 10. Ролик 9 установлен на оси с возможностью вращения в ветвях П-образной рамки. Устройство также содержит упругую пластину 19 с тензодатчиками, датчик оборотов 22, который установлен на оси ролика 9, фрикционную муфту, содержащую электромагнитную катушку 15 и фрикционный диск 16, который установлен на оси ролика 9 с возможностью одновременного вращения с нею. Катушка 15, в свою очередь, взаимодействует через рычаг 17 с тензодатчиками упругой пластины. Технический результат: повышение достоверности измерений, уменьшение износа ролика. 4 ил.
|
