УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЯГОВЫХ ХАРАКТЕРИСТИК ИМИТАТОРОВ ВОЗДУШНО - РЕАКТИВНЫХ ДВИГАТЕЛЕЙ (ВРД), СПОСОБ ОПРЕДЕЛЕНИЯ ТЯГОВЫХ ХАРАКТЕРИСТИК ИМИТАТОРОВ ВРД И СПОСОБ КОНТРОЛЯ ДОСТОВЕРНОСТИ ОПРЕДЕЛЕНИЯ ТЯГОВЫХ ХАРАКТЕРИСТИК ИМИТАТОРОВ ВРД
RU 2009457 С1, 15.03.1994. SU 1828694 A3, 20.02.1996. RU 2261425 С1, 27.09.2005. SU 1212149 A1, 09.06.1995. US 4034604 A, 12.07.1977.
Имя заявителя:
Институт теоретической и прикладной механики им. С.А. Христиановича СО РАН (ИТПМ СО РАН) (RU)
Изобретатели:
Локотко Анатолий Викторович (RU)
Патентообладатели:
Институт теоретической и прикладной механики им. С.А. Христиановича СО РАН (ИТПМ СО РАН) (RU)
Реферат

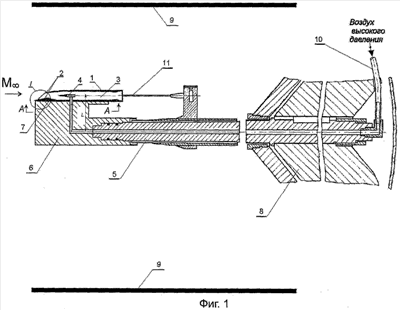

Изобретения относятся к экспериментальной аэродинамике и могут быть использованы для аэродинамических испытаний моделей летательный аппаратов. Устройство содержит имитатор двигателя с воздухозаборником, проточным каналом и эжектором, установленный на державке весов сверхзвуковой аэродинамической трубы, содержащей систему подвода рабочего тела в эжектор. Державка снабжена поддерживающим пилоном с экраном, на котором установлен имитатор ВРД. Способ определения эффективных тяговых характеристик имитаторов ВРД включает установку устройства с имитатором в аэродинамической трубе, обдув сверхзвуковым потоком и измерение тяговых характеристик с помощью аэродинамических весов. Характеристики устройства измеряют дважды: с установкой на экране имитатора ВРД и подводом струй рабочего тела к эжектору, то есть с тягой, и без имитатора, затем вычисляют разности полученных характеристик, которые представляют собой эффективные тяговые характеристики имитатора ВРД. Способ контроля достоверности определения эффективных тяговых характеристик имитатора ВРД включает установку устройства с имитатором в аэродинамической трубе, обдув сверхзвуковым потоком и измерение тяговых и моментных характеристик с помощью аэродинамических весов. Характеристики устройства измеряют дважды: с установкой на экране имитатора ВРД и подводом рабочего тела к эжектору, то есть с тягой, и без подвода рабочего тела, то есть без тяги, затем вычисляют разности характеристик, полученная величина является аналогом внутренней тяги и момента тяги, по которым определяют плечо действия силы тяги, которое должно быть равно расстоянию от оси державки до точки, лежащей в пределах габаритной высоты проточного канала имитатора ВРД. Технический результат заключается в создании устройства для определения эффективных тяговых характеристик имитаторов ВРД. 3 н.п. ф-лы, 4 ил.
