DE 10117329 A1, 10.10.2002. DE 2504519 A1, 05.08.1976. JP 58000733 A, 05.01.1983. JP 58169045 А, 05.10.1983. SU 1245907 A1, 23.07.1986.
Имя заявителя:
НЕКСАНС (FR)
Изобретатели:
ШИППЛЬ Клаус (DE) ХАРТЕН Фридрих (DE) ФРОНЕ Кристиан (DE)
Патентообладатели:
НЕКСАНС (FR)
Приоритетные данные:
05.02.2007 EP 072901465
Реферат

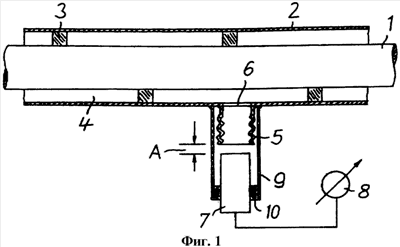

Изобретение относится к контрольно-испытательной технике и направлено на обеспечение возможности контроля герметичности вне помещений, а также на повышение надежности и снижение затрат при изготовлении системы. Этот результат обеспечивается за счет того, что вакуумное пространство закрыто с герметичным уплотнением по меньшей мере одной металлической стенкой, предусмотрено соединенное с вакуумным пространством устройство, показывающее вызванное неплотностью стенки недопустимое повышение давления в вакуумном пространстве. Упомянутое устройство состоит из металлического сильфона, соединенного герметичным уплотнением с вакуумным пространством, и электрического сенсорного выключателя, с которым соединен блок обработки данных. Сенсорный выключатель в направлении движения сильфона установлен на расстоянии от его торцевой стороны, величина которого варьирует в зависимости от осевой длины сильфона в данный момент, при этом вокруг сильфона, с сохранением воздушного зазора расположена прочно соединенная со стенкой труба, которая охватывает сильфон, обеспечивая влагонепроницаемость, и которая длиннее сильфона при его наибольшей длине в исходном положении, соответствующем положению без нагрузки, причем сенсорный выключатель загерметизирован относительно трубы и заходит внутрь нее. 2 з.п. ф-лы, 2 ил.
