| СТЕНД ДЛЯ ОПРЕДЕЛЕНИЯ КПД МЕХАНИЧЕСКИХ ПЕРЕДАЧ |  |
Номер публикации патента: 2179307 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01L003/26 | | Аналоги изобретения: | Зубчатые и червячные передачи./Под ред. Н.И. КОЛЧИНА. - Л.: Машиностроение, 1974, с.324, рис.157. SU 196401 А1, 14.07.1967. SU 354300 А1, 21.11.1972. RU 2052775 С1, 20.01.1996. |
| Имя заявителя: | Ижевский государственный технический университет | | Изобретатели: | Плеханов Ф.И.
Ефимов И.Н.
Красильников С.Н.
Ефимова М.М.
Красильникова О.В.
Ложкин Е.Н. | | Патентообладатели: | Ижевский государственный технический университет |
Реферат | |

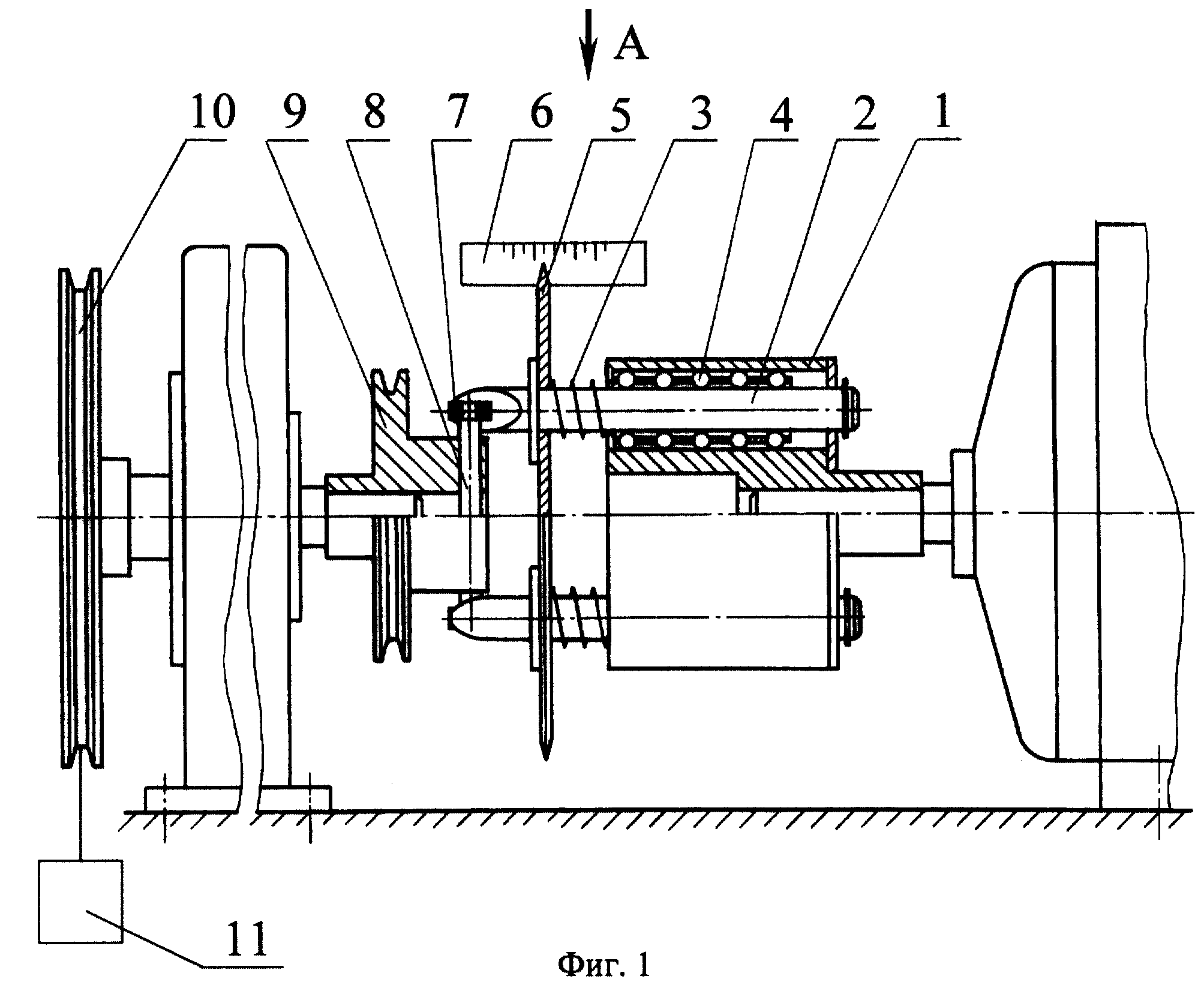

Изобретение относится к машиностроению, а именно к экспериментальному оборудованию. Устройство измерения момента содержит корпусную деталь 1 с двумя цилиндрическими отверстиями, установленную на валу электродвигателя. Стержни 2 установлены в отверстиях корпусной детали с возможностью перемещения в осевом направлении. Устройство также содержит кольцо-указатель 5, шкалу 6 измерения отклонения кольца-указателя, шкив 9 для установки на входном валу исследуемой передачи, жестко соединенную со шкивом ось 8, подшипники качения 7, установленные на этой оси. Стержни 2 подпружинены в направлении перемещения. Шкала 6 измерения связана с основанием. Кольцо-указатель 5 установлено с возможностью перемещения относительно шкалы 6 совместно со стержнями 2. Стержни 2 имеют косо срезанные торцы, которые упираются в подшипники качения 7. Устройство нагружения выполнено в виде груза 11, подвешиваемого на выходном валу исследуемой передачи. Технический результат: повышение точности измерения КПД механических передач. 2 ил.
|
