| УСТРОЙСТВО КОНТРОЛЯ ТЕМПЕРАТУРЫ ДЛЯ ЭЛЕКТРОТЕПЛОВОГО ОБОРУДОВАНИЯ |  |
Номер публикации патента: 2180133 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G05D023/02 G01K005/32 | | Аналоги изобретения: | RU 2130197 С1, 10.05.1999. SU 1057930 А, 30.11.1983. US 3593917 А, 20.07.1971. US 4015777 А, 05.04.1977. GB 1208559, 14.10.1970. |
| Имя заявителя: | Закрытое акционерное общество "ОРЛЭКС" | | Изобретатели: | Филиппов Н.Д.
Гуков И.И.
Кучер А.А.
Костин Н.Н.
Гаврилин В.А.
Матюхин А.И. | | Патентообладатели: | Закрытое акционерное общество "ОРЛЭКС" |
Реферат | |

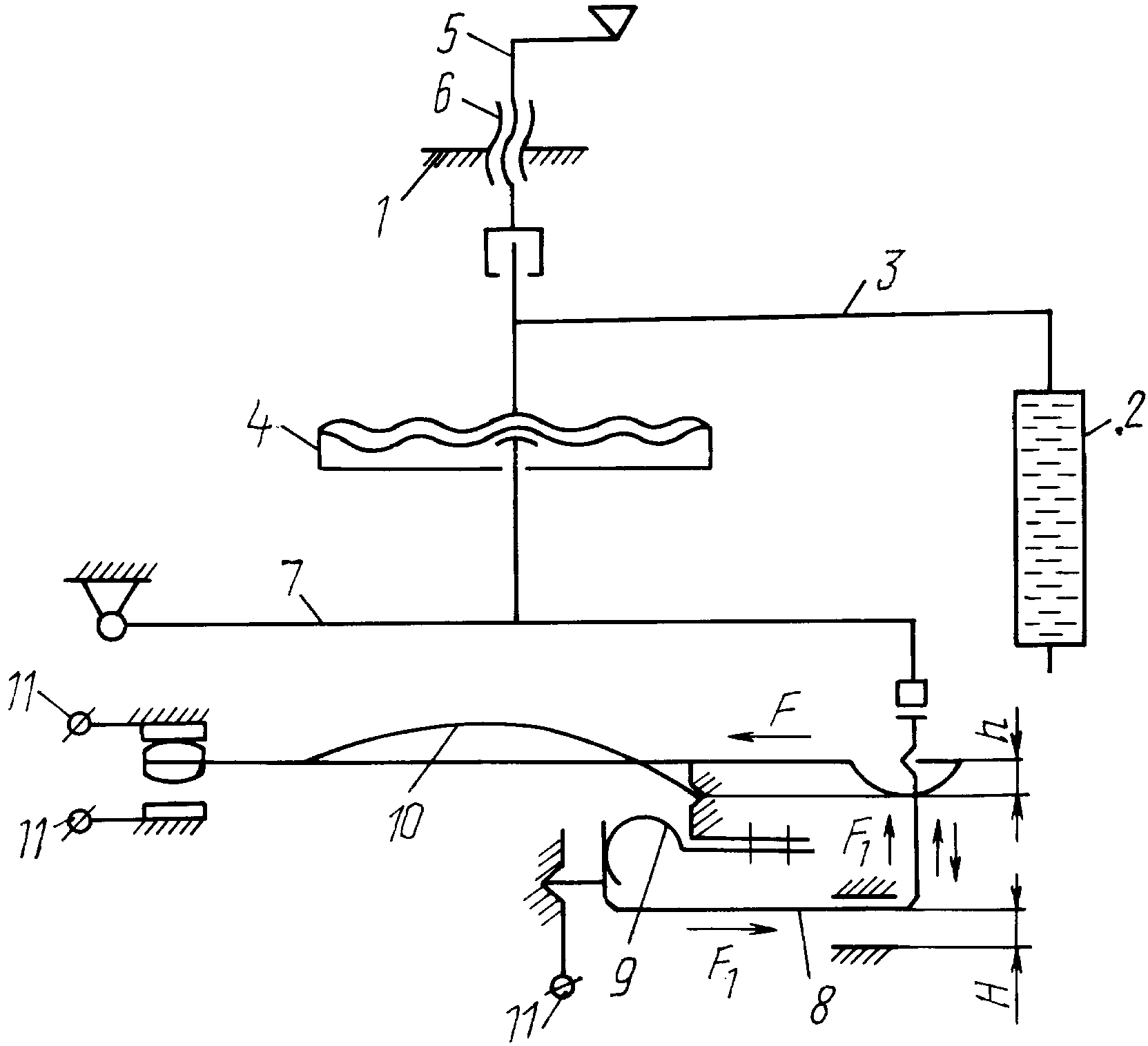

Изобретение относится к измерительной технике и может быть использовано в приборостроении в датчиках-реле температуры, например, для холодильной и жарочной техники. Устройство содержит переключающий рычаг, который постоянно поджат рычагом микропереключателя, защемленным между корпусом и контактной пружиной микропереключателя, упругий язычок которой упирается в корпус и создает усилие пружинения от рычага микропереключателя в сторону контактной группы, и дополнительной пружиной микропереключателя, увеличивающей усилие соприкосновения в точках коммутации и сопряжения с переключающим рычагом, причем свободное осевое перемещение рычага микропереключателя больше, чем осевое перемещение контактной пружины микропереключателя, совершаемое пружиной в точке ее контакта с рычагом микропереключателя от начала трогания до момента срабатывания микропереключателя на величину возможного перемещения переключающего рычага после срабатывания микропереключателя. Техническим результатом является повышение стабильности параметров срабатывания по температуре, улучшение коммутационной способности и увеличение срока службы. 1 ил.
|
