RU 2281466 C1, 10.08.2006. RU 2307330 C1, 27.09.2007. US 2005038172 A1, 17.02.2005. JP 10232169 A, 02.09.1998. КРАМАРУХИН Ю.И. Приборы для измерения температуры. - М.: Машиностроение, 1990.
Имя заявителя:
Закрытое Акционерное Общество "ТЭРИФ-Н" (RU), Открытое акционерное общество "Зеленоградский инновационно-технологический центр" (RU)
Изобретатели:
Беспалов Владимир Александрович (RU) Штерн Юрий Исаакович (RU) Кожевников Яков Серафимович (RU) Рыгалин Дмитрий Борисович (RU)
Патентообладатели:
Закрытое Акционерное Общество "ТЭРИФ-Н" (RU) Открытое акционерное общество "Зеленоградский инновационно-технологический центр" (RU)
Реферат

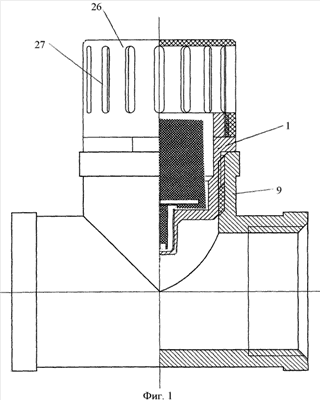

Изобретение относится к термометрии, а именно к контактным датчикам для измерения температуры движущейся среды - теплоносителя, и может быть использовано в нефтяной, газовой, химической, пищевой промышленности, а также в коммунальном хозяйстве для измерения температуры среды, находящейся в трубопроводах, независимо от диаметра трубы. Предложено устройство для измерения температуры теплоносителя, включающее расположенную в трубопроводе капсулу, представляющую собой стакан со ступенчатым дном, причем донная ступень выполнена в виде наружного глухого тонкостенного патрубка. На внутренней боковой поверхности патрубка выполнена резьба, на которой жестко закреплена вставка, выполненная в виде снабженного внешней резьбой стержня, снабженного продольной сквозной прямоугольной канавкой, при этом во внутренней полости капсулы установлен измерительно-передающий модуль. Модуль состоит из измеряющей температуру печатной платы, снабженной хвостовиком с закрепленным на нем термочувствительным элементом на конце, и печатной платы беспроводной связи, включающей элемент инициализации. В зоне верхнего основания корпуса установлены элемент питания и антенна для передачи информации на счетчик тепловой энергии и/или индикатор температуры. Технический результат - повышение точности измерения, упрощение конструкции, обеспечение надежности работы устройства и удобство пользования потребителем тепла. 1 з.п. ф-лы, 5 ил.
