R.DOYLE ЕТ AL. Low Cost Millimeter Wave Camera Imaging up to 140GHz. 34th European microwave conference. Amsterdam, 2004, p.1285-1289. RU 2106757 C1, 10.03.1998. RU 2038620 C1, 27.06.1995. RU 2036494 C1, 27.05.1995.
Имя заявителя:
Пирогов Юрий Андреевич (RU), Тищенко Дмитрий Александрович (RU), Гладун Валерий Викторович (RU), Павлов Роман Александрович (RU), Котов Александр Викторович (RU), Анисимов Николай Викторович (RU)
Изобретатели:
Пирогов Юрий Андреевич (RU) Тищенко Дмитрий Александрович (RU) Гладун Валерий Викторович (RU) Павлов Роман Александрович (RU) Котов Александр Викторович (RU) Анисимов Николай Викторович (RU)
Патентообладатели:
Пирогов Юрий Андреевич (RU) Тищенко Дмитрий Александрович (RU) Гладун Валерий Викторович (RU) Павлов Роман Александрович (RU) Котов Александр Викторович (RU) Анисимов Николай Викторович (RU)
Реферат

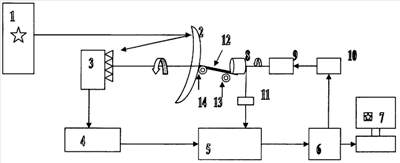

Изобретение относится к оптико-механическому приборостроению. В тепловизоре, содержащем последовательно соединенные узел регистрации в виде матричного радиометра, оптическую сканирующую систему, в состав которой входит зеркало, а также блок обработки информации, согласно изобретению зеркало имеет возможность кругового конического сканирования и выполнено вогнутым в виде части эллипсоида вращения, в ближней фокальной плоскости которого находится матричный радиометр. Зеркало кинематически связано с эксцентриком, насаженным на ось шагового двигателя, снабженного сферическим подшипником, посредством штока соединенным с дополнительным сферическим подшипником, центр которого совпадает с центром зеркала. На штоке жестко закреплен сайлент блок в виде кольца, предназначенный для ограничения диапазона вращения зеркала, наружная поверхность которого закреплена на неподвижной части оборудования, а внутренняя - на штоке. Технический результат - улучшение пространственно-временных характеристик тепловизора. 2 з.п. ф-лы, 1 ил.
