US 6721049 B1, 13.04.2004. US 6120166 A, 19.09.2000. RU 2032920 C1, 10.04.1995. RU 2064670 C1, 27.07.1996.
Имя заявителя:
Учреждение Российской академии наук Институт мониторинга климатических и экологических систем Сибирского отделения РАН (ИМКЭС СО РАН) (RU)
Изобретатели:
Булдаков Михаил Аркадьевич (RU) Корольков Владимир Александрович (RU) Матросов Иван Иванович (RU) Петров Дмитрий Витальевич (RU)
Патентообладатели:
Учреждение Российской академии наук Институт мониторинга климатических и экологических систем Сибирского отделения РАН (ИМКЭС СО РАН) (RU)
Реферат

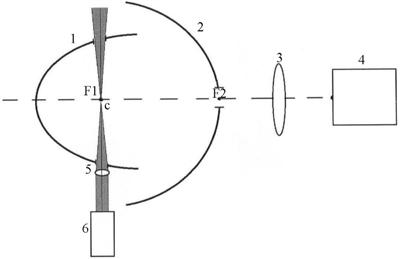

Изобретение относится к области оптического приборостроения и может быть использовано в газовых раман-спектрометрах. Оптическая система сбора рассеянного излучения для раман-спектрометра содержит оптически связанные лазер и расположенные последовательно вдоль главной оптической оси эллиптическое зеркало, объектив и спектрометр. В устройство введены сферическое зеркало с радиусом, равным удвоенному фокальному радиусу эллиптического зеркала, и фокусирующая линза, при этом сферическое зеркало выполнено с отверстием в центре и установлено на главной оптической оси так, что его центр кривизны совпадает с первым фокусом эллиптического зеркала, их зеркальные поверхности повернуты друг к другу, а его центр совпадает со вторым фокусом эллиптического зеркала. Фокусирующая линза установлена снаружи эллиптического зеркала на оптической оси лазера, ортогональной главной оптической оси, и ее фокус совпадает с первым фокусом эллиптического зеркала. Эллиптическое зеркало выполнено с двумя отверстиями, расположенными в точках пересечения поверхности зеркала с оптической осью лазера, причем их диаметр совпадает с диаметром лазерного луча. Технический результат заключается в обеспечении возможности увеличения интенсивности сигнала комбинационного рассеяния света и обеспечении возможности повышения чувствительности раман-спектрометра. 1 ил.
