SU 775626 A1, 30.10.1980. RU 2200780 C1, 20.03.2003. RU 2089897 C1, 10.09.1997. SU 699341 A1, 25.11.1979. SU 613213 A1, 30.06.1978.
Имя заявителя:
Открытое акционерное общество "Сибирский химический комбинат" (RU)
Изобретатели:
Козлов Максим Петрович (RU) Корсаков Владислав Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Сибирский химический комбинат" (RU)
Реферат

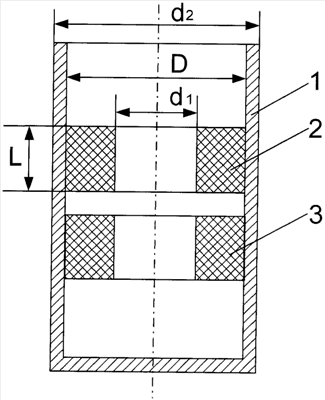

Изобретение относится к измерительной технике, в частности к сигнализаторам уровня, и может быть использовано для контроля уровня жидких и сыпучих материалов, в том числе агрессивных, в химической и других отраслях промышленности. Сущность: датчик пьезоэлектрического сигнализатора уровня содержит металлический цилиндрический стакан и один или два пьезопреобразователя, выполненных в виде идентичных по размерам полых цилиндров и расположенных внутри стакана коаксиально его стенке. Пьезопреобразователи установлены в стакане посредством посадки с гарантированным натягом, причем стакан имеет внутренний диаметр, удовлетворяющий условиям обеспечения минимального удельного давления стакана на пьезопреобразователи при максимальной рабочей температуре. Посадку с гарантированным натягом осуществляют путем нагрева стакана до температуры, при которой пьезопреобразователи свободно входят в стакан, причем температура нагрева пьезопреобразователей от стакана в процессе установки не должна превышать температуру точки Кюри для пьезокерамики, из которой изготовлены пьезопреобразователи, с последующим охлаждением стакана до температуры окружающей среды. Технический результат: расширение рабочего температурного диапазона, повышение надежности крепления пьезопреобразователей в датчике, повышений чувствительности датчика и возможности контроля уровня сыпучих материалов. 1 ил.
