ДВУХЗВЕЗДНЫЙ МОРСКОЙ КОЛЛИМАТОРНЫЙ СЕКСТАН И СПОСОБ ОДНОВРЕМЕННОГО НАБЛЮДЕНИЯ ПАРЫ СВЕТИЛ С НАЛОЖЕНИЕМ ИХ ИЗОБРАЖЕНИЙ

Номер публикации патента: 2178144

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99121266/28		Получить полное описание патента

Реферат

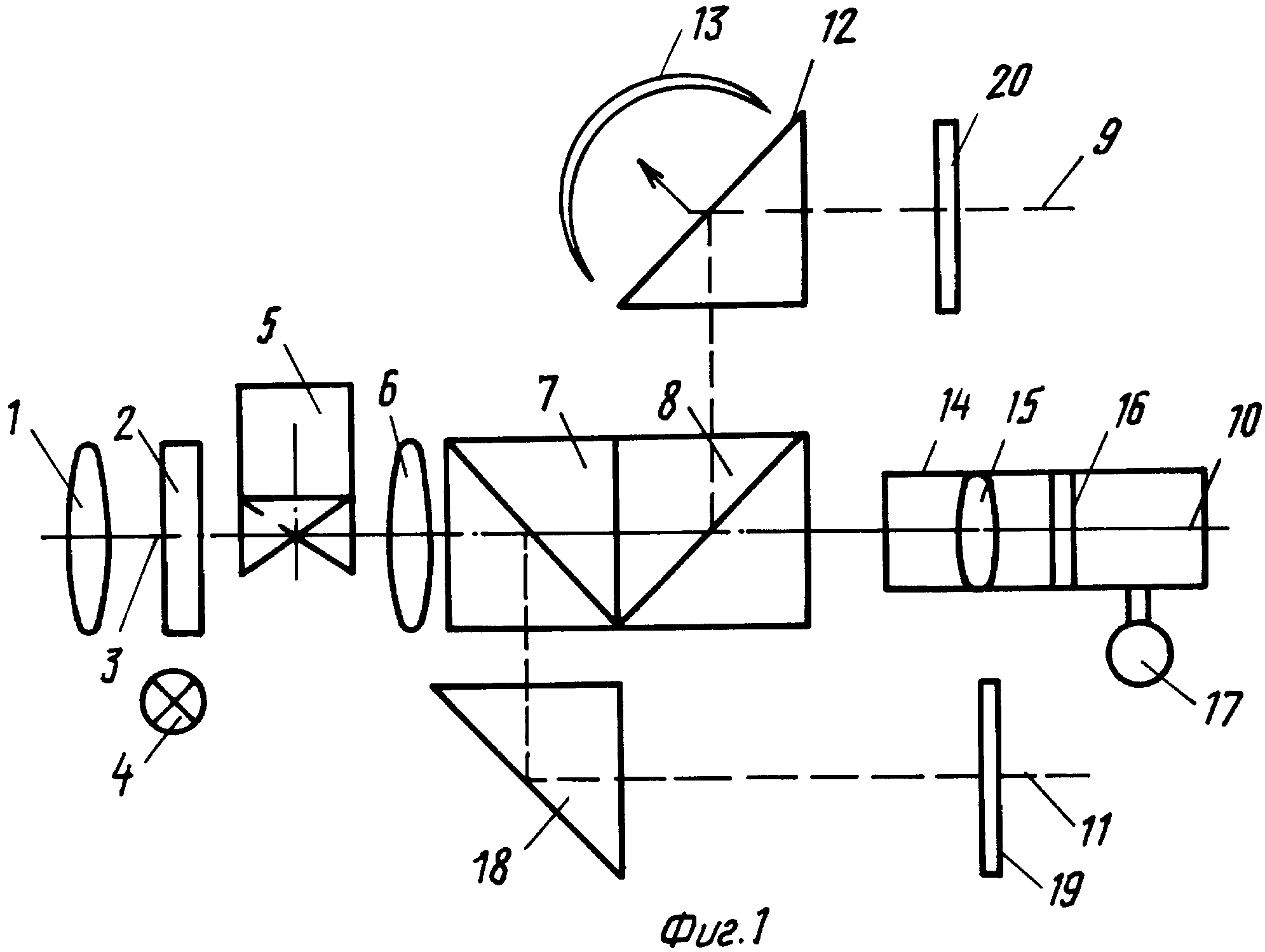

Двухзвездный морской коллиматорный секстан применяют на кораблях и судах для определения места по наблюдению небесных светил. Это зрительная труба с освещаемой сеткой нитей в поле зрения широкоугольного окуляра в виде взаимно перпендикулярных вертикальной и горизонтальной нитей, пересекающихся на оптической оси. Перед объективом прибора установлены два светоделителя для создания трех оптических каналов. Один канал имеет измерительную призму с отсчетным устройством, второй канал содержит коллиматор с грузиком, который проектирует в поле зрения окуляра сетку нитей, которая точно накладывается на сетку окуляра, когда визирная плоскость прибора лежит в плоскости вертикали грузика. Третий канал с угловой призмой создает изображение, которое точно накладывается на изображение первого канала, когда индекс отсчетного устройства на нуле. Одновременное наблюдение пары светил с наложением их изображений предполагает предварительное вычисление углового расстояния между намеченной к наблюдению парой светил, установку на отсчетном устройстве вычисленной величины и выполнение наблюдений с отсчетом с нового нуль-пункта и измерением по очереди дуги вертикала одного светила до сферического перпендикуляра, опущенного от изображения второго светила. При этом удерживают сетку нитей коллиматора, точно наложенной на сетку нитей окуляра или сетку окуляра, удерживают посередине между крайними положениями сетки коллиматора и средний момент всемирного времени измерений регистрируют по хронометру. Затем по известным и измеренным величинам вычисляют широту и долготу места. Технический результат: упрощение наблюдений, повышение оперативности и точности определения места. 2 с. п. ф-лы, 2 ил.
