Кузяков О.Н. Разработка методов и средств автоматизированного контроля перемещений, деформаций и скорости внутренней коррозии при эксплуатации объектов транспорта и хранения жидких углеводородов. Автореферат диссертации на соискание ученой степени кандидата технических наук. - М., 2003, 37 с. RU 2267087 С1, 09.06.2004. RU 32604 U1, 06.06.2001. SU 567945 A1, 05.08.1977. US 4185918 A1, 29.01.1980. US 2002176608 A1, 28.11.2002.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный нефтегазовый университет" (RU)
Изобретатели:
Кучерюк Виктор Иванович (RU) Мишенёв Александр Анатольевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный нефтегазовый университет" (RU)
Реферат

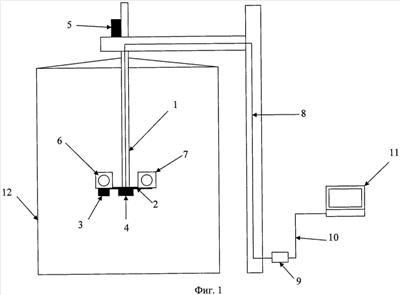

Изобретение относится к группе контрольно-измерительных приборов, а именно, является устройством для определения начальных геометрических несовершенств стенки цилиндрических резервуаров (вмятин, трещин, овальностей и т.д.). Техническим результатом является повышение точности измерения геометрических несовершенств цилиндрических резервуаров путем добавления механизма, обеспечивающего подъем-опускание и поворот платформы, в который входит труба с прикрепленной к ней подвижной площадкой. На площадке установлены фотокамера и проектор. Поворот площадки осуществляется посредством шагового электродвигателя. Подъем-опускание площадки осуществляется посредством шагового электродвигателя. Поворот фотокамеры для осуществления настройки устройства производится при помощи шагового электродвигателя. Обеспечение электричеством фотокамеры, проектора, электродвигателя для поворота фотокамеры, электродвигателя для поворота площадки, электродвигателя для подъема-опускания площадки осуществляется посредством силового кабеля, проложенного внутри трубы. Управление шаговыми электродвигателями, проектором и фотокамерой осуществляется посредством контроллера, получающего сигналы через модемную линию связи от компьютера. 4 ил.
