RU 2275589 С2, 20.01.2006. RU 2176774 С1, 10.12.2001. SU 1788430 А1, 15.01.1993. SU 1315786 Al, 07.06.1987. SU 174376 A, 27.08.1965. JP 6094408 A, 05.04.1994. JP 58102102 A, 17.06.1983.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ" (RU)
Изобретатели:
Скобелев Виктор Петрович (RU) Богачёв Александр Сергеевич (RU) Букин Павел Анатольевич (RU) Ютуков Валерий Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ" (RU)
Реферат

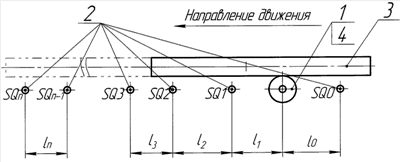

Изобретение относится к измерительной технике и может быть использовано, в частности, для измерения длины труб. Сущность: измеряемую длину разбивают на ряд базовых участков, определяют положение концов изделия с помощью датчиков фиксации, установленных по границам базовых участков. Первый по ходу движения изделия датчик фиксации устанавливают на фиксированном расстоянии перед ведомым роликом. Измерение внутри базовых участков производят посредством датчика импульсов. Датчик импульсов устанавливают на ведомом ролике рольганга. На каждом базовом участке осуществляют корректировку длины, насчитанной датчиком импульсов. Корректировку осуществляют, рассчитывая отношение импульсов, насчитанных датчиком импульсов, и длины пройденных базовых участков, текущую длину на каждом следующем базовом участке определяют как отношение насчитанного количества импульсов и коэффициента корректировки, полученного на предыдущем базовом участке. Измерение прекращают после прохождения задним концом изделия первого датчика фиксации. Определяют общую длину изделия как сумму измеренной текущей длины и фиксированного расстояния между ведомым роликом и первым датчиком фиксации изделия. Технический результат: исключение погрешности, обусловленной проскальзыванием заготовки из-за износа роликов привода, и упрощение процесса измерения из-за исключения необходимости учета параметров измеряемого объекта и расчета параметров привода. 1 ил.
