SU 513236 A1, 05.05.1976. SU 848984 A1, 23.07.1981. SU 1820207 A1, 07.06.1993. RU 2094756 C1, 27.10.1997. RU 2197713 C2, 27.01.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Лодус Евгений Васильевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

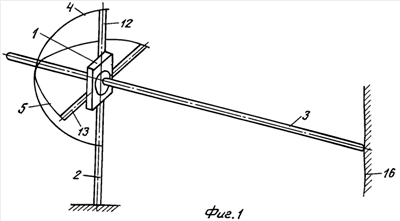

Изобретение относится к измерительной технике и может быть использовано для измерения перемещений объектов, для регистрации деформаций стенок горных выработок, образцов при механических испытаниях. Техническим результатом изобретения является повышение точности измерений путем сокращения передающих элементов от объекта до регистраторов. Трехкоординатный датчик перемещений содержит основание с опорой, преобразователь линейных одноосных перемещений и два преобразователя угловых перемещений, регистраторы реостатного типа с подвижным и неподвижным контактом каждый, установленные на соответствующих преобразователях. На основании установлено шаровое сочленение, в шаре которого выполнено отверстие и в нем размещен преобразователь линейных одноосных перемещений, выполненный в виде стержня. Преобразователи угловых перемещений выполнены в виде полуколец, концы которых установлены на основании на двух взаимно перпендикулярных осях с возможностью поворота. В полукольцах выполнены продольные прорези. Один конец стержня введен в прорези полуколец, второй предназначен для взаимодействия с объектом, неподвижные контакты регистраторов угловых перемещений установлены на внутренней стороне прорезей, их подвижным контактом является стержень, неподвижный контакт регистратора линейных одноосных перемещений установлен на стержне, а его подвижный контакт установлен на шаре. 3 ил.
