SU 1778496 A1, 30.11.1992. SU 1285311 A1, 23.11.1987. SU 15274 80 A1, 07.12.1989. SU 1562666 A1, 07.05.1990. SU 336495 A1, 21.04.1972. SU 1796861 A1, 23.02.1993. CA 1278678 C, 08.01.1991. CN 1554923 A, 15.12.2004.
Имя заявителя:
Открытое акционерное общество Научно-производственное объединение "Искра" (RU)
Изобретатели:
Пьянков Игорь Иванович (RU) Горшков Геннадий Николаевич (RU) Михалев Алексей Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество Научно-производственное объединение "Искра" (RU)
Реферат

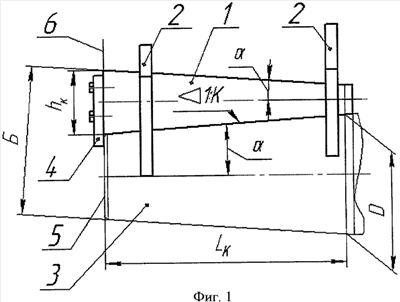

Изобретение относится к машиностроению и может быть использовано для определения конусности на деталях. Сущность: в способе, включающем измерение геометрических параметров конуса, используют плоский калибр в виде клина с длиной, равной длине конуса. Прикладывают калибр к конусной поверхности таким образом, чтобы он находился в меридиональной плоскости детали, меньшим торцом сопрягался с большим диаметром конуса. Измеряют суммарную величину расстояния между нижней образующей конуса и верхней плоскостью калибра. При этом по разности указанной величины у торцов калибра судят об отклонении от требуемой конусности детали и диаметре конуса в его основании. Технический результат: предлагаемый способ позволяет просто и надежно определить отклонение от требуемой конусности, диаметр основания и расположение конуса, в том числе для длинных массивных валов компрессоров. 2 ил.
