КАССЕТНАЯ ГОЛОВНАЯ ЧАСТЬ

Номер публикации патента: 2439475

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010136235/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F42B012/58
Аналоги изобретения: RU 2299396 C1, 20.05.2007. RU 2247929 C1, 10.03.2005. RU 2076302 C1, 27.03.1997. DE 3841908 A1, 05.07.1990. DE 3808898 A1, 28.09.1989. EP 0255214 A2, 03.02.1988.

Имя заявителя: Федеральное Государственное унитарное предприятие "Государственное научно-производственное предприятие "Сплав" (RU)
Изобретатели: Макаровец Николай Александрович (RU)
Денежкин Геннадий Алексеевич (RU)
Калюжный Геннадий Васильевич (RU)
Захаров Олег Львович (RU)
Буров Анатолий Николаевич (RU)
Сидоров Евгений Владимирович (RU)
Базарный Алексей Николаевич (RU)
Батов Александр Геннадьевич (RU)
Петров Валерий Леонидович (RU)
Ваньков Виктор Тимофеевич (RU)
Патентообладатели: Федеральное Государственное унитарное предприятие "Государственное научно-производственное предприятие "Сплав" (RU)

Реферат

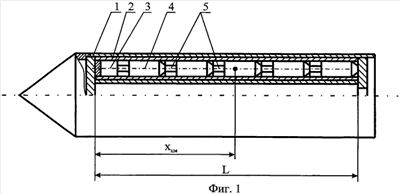

Изобретение относится к области ракетной техники, а именно к кассетной головной части реактивного снаряда систем залпового огня. Кассетная головная часть содержит корпус, трубчатые кассеты с вышибным зарядом и боевые элементы с раскрывающимся стабилизатором. Каждая кассета в передней части наглухо закрыта и ориентирована в сторону носовой части корпуса головной части. Координата центра масс кассеты от передней части составляет 0,420,52 ее длины. Боевые элементы расположены в кассете носовой частью вперед в направлении их выброса из кассеты, а стабилизатором в сторону вышибного заряда. Раскрывающийся стабилизатор боевых элементов выполнен в виде щитков, наружная поверхность которых в поперечном направлении выполнена выпуклой. Радиус кривизны выпуклой поверхности щитков составляет 0,40,8 максимального диаметра корпуса боевого элемента, при этом элементы закреплены в корпусе на осях, перпендикулярных продольной оси элемента. Каждый щиток стабилизатора на участке соединения с осью снабжен двумя продольными ребрами жесткости, в нижней части которых выполнен скос. Скос составляет с наружной выпуклой поверхностью щитка угол 15°45°. Под щитками в корпусе боевого элемента и соосно с ним установлена, с возможностью перемещения относительно него, опорная втулка, снабженная сжатой пружиной. Достигается повышение боевой эффективности кассетной головной части. 2 ил.
