WO 9810235 А1, 12.03.1998. RU 26340 U1, 27.11.2002. US 3037288 А, 05.06.1962. US 3007248 А, 03.09.1958.
Имя заявителя:
КЫЛЫЧ МИХАЭЛЬ АЛИ (DE)
Изобретатели:
КЫЛЫЧ Михаэль Али (DE)
Патентообладатели:
КЫЛЫЧ МИХАЭЛЬ АЛИ (DE)
Приоритетные данные:
29.09.2006 DE 202006015136.2
Реферат

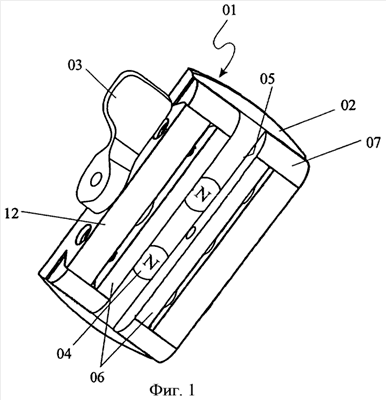

Изобретение относится к устройству для закрепления дополнительной детали, в частности прицельного приспособления или иной аналогичной принадлежности, на оружии. Устройство (01, 14) для закрепления дополнительной детали (19) на оружии содержит базу (02, 15), на которой крепится дополнительная деталь (19), и зафиксировано на ствольной планке (20) оружия, по меньшей мере, одним магнитом (04). С боков на базе (02, 15) предусмотрены противоположные зажимные колодки (06, 16), которые, по меньшей мере, на отдельных участках охватывают ствольную планку (20). Зажимные колодки (06, 16) установлены на базе (02, 15) с возможностью перемещения перпендикулярно направлению ствольной планки таким образом, чтобы дополнительно к магнитной фиксации устройства (01, 14) на ствольной планке (20) прикладывать к ствольной планке (20) и/или стволу (13) оружия ослабляемое механическое усилие зажима. При этом, по меньшей мере, одна зажимная колодка (06, 16) может быть прижата к ствольной планке (20) и/или стволе (13) оружия с возможностью фиксации посредством стопорного рычага (03). Технический результат - повышение надежности крепления на оружии дополнительных деталей большего размера и массы. 10 з.п. ф-лы, 11 ил.
