RU 2337301 C1, 27.10.2008. RU 2288422 C1, 27.11.2006. RU 269083 C1, 27.01.2006. RU 2179697 C1, 20.02.2002. US 4134328 A, 16.01.1979. JP 3152397 A, 28.06.1991.
Имя заявителя:
Открытое акционерное общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (RU)
Изобретатели:
Елецкий Виктор Константинович (RU) Левищев Олег Николаевич (RU) Свищев Владимир Иосифович (RU) Хмелев Виталий Васильевич (RU) Яльцев Сергей Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (RU)
Реферат

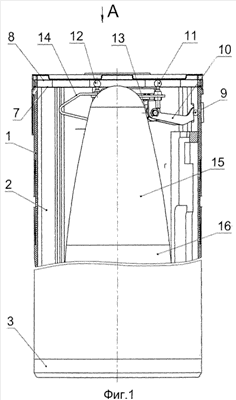

Транспортно-пусковой контейнер предназначен для пуска ракет с носовой частью оживальной формы. Контейнер содержит корпус (1) с направляющими (2), в том числе удерживающими складное оперение ракеты в сложенном положении, переднюю (4) поворотную и заднюю (3) съемную крышки. Механизм открывания передней поворотной крышки выполнен в виде расположенной в зазоре между корпусом контейнера и носовой частью ракеты поворотной качалки (10), снабженной взаимодействующим с носовой частью ракеты роликом (13) и толкателем (12) передней поворотной крышки. Ось (9) поворота качалки расположена под углом к оси поворота передней крышки. Расстояние от оси поворота качалки до толкателя передней крышки больше расстояния от толкателя передней крышки до оси ее поворота. Между передней поворотной крышкой и толкателем поворотной качалки размещена герметизирующая диафрагма (8), установленная на раме (7), закрепленной в корпусе контейнера. Упрощается конструкция контейнера, уменьшаются его габариты и масса. 2 з.п. ф-лы, 4 ил.
