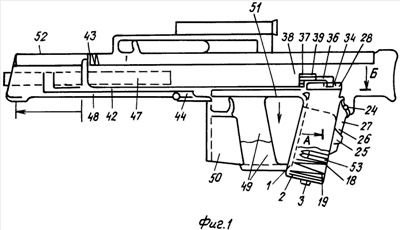

Изобретение относится к оружию. Устройство подачи боеприпасов содержит основной и промежуточный магазины, размещенные на стрелковом оружии типа лафетированный автомат, выполненный в компоновке "буллпап", снабженный автоматическим фиксатором с возможностью его ручного отключения. Корпус основного магазина снабжен элементом для шлицевого соединения с казенной стенкой приемника с возможностью упреждения боковой качки основного магазина. Выталкиватель верхнего патрона выполнен в виде жесткого элемента, размещенного на дульном вертикальном шарнире в дульной части горловины основного магазина, и снабжен казенным, обращенным вверх скошенным флажком для ведущего выступа, воздействующего на выталкиватель патрона с размещением выступа на нижней, обращенной к горловине основного магазина, поверхности промежуточного магазина. Горловина основного магазина снабжена дульным сужением для упора ската гильзы верхнего патрона с возможностью упреждения деформации дульца гильзы и возможности осаживания пули внутри гильзы верхнего патрона основного магазина при его перемещении под фиксирующий желобообразный выем для запирания бокового патронного выхода горловины основного магазина оружия. Повышается надежность работы устройства подачи боеприпасов. 1 з.п. ф-лы, 3 ил.
