RU 2174208 С2, 27.09.2001. «Урал» 172М., ТО, книга первая. - М.: Военное издательство Министерства обороны СССР, 1975. FR 2670878 A1, 26.06.1992. JP 6294595 A, 21.10.1994. US 4838144 A, 13.06.1989. DE 4108662 A1, 10.10.1991.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Степаничев Игорь Вениаминович (RU) Хохлов Николай Иванович (RU) Швец Лев Михайлович (RU) Матвеев Игорь Александрович (RU) Тюрин Павел Владимирович (RU) Миронов Павел Юрьевич (RU) Бурлаков Борис Валентинович (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

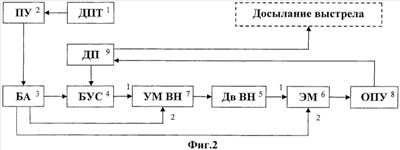

Изобретения относятся к способу и вариантам системы заряжания орудия - пусковой установки, установленной в боевом отделении танков и боевых машин пехоты. Согласно способу заряжания орудия - пусковой установки производят поворот транспортера боевого отделения до совмещения оси вертикально установленного выстрела с плоскостью заряжания. Затем производят поворот орудия - пусковой установки и выстрела с помощью моторной ветви механизма вертикального наведения и привода наклона выстрела на угол заряжания с обеспечением захвата выстрела с помощью устройства для заряжания и досылание выстрела в канал ствола орудия - пусковой установки. Затем производят стопорение орудия - пусковой установки на угле заряжания с помощью моторной ветви механизма вертикального наведения при включенном стабилизаторе вооружения. Система заряжания орудия - пусковой установки содержит вращающийся транспортер с датчиком положения, устройство для заряжания, пульт управления с блоком автоматики, блок управления стабилизатора, механизм вертикального наведения орудия - пусковой установки с моторной и ручной ветвями и с датчиком положения, механизм стопорения орудия - пусковой установки. Согласно первому варианту выполнения системы первый вход усилителя мощности соединен с выходом блока управления стабилизатора, второй вход - с выходом блока автоматики, первый вход электромагнитной муфты соединен с выходом электрического привода, а второй вход - с блоком автоматики. Согласно второму варианту выполнения системы механизм вертикального наведения орудия - пусковой установки содержит электрический привод с электромагнитной муфтой и усилитель мощности. Первый вход усилителя мощности связан с выходом блока управления стабилизатора, второй вход - с выходом блока автоматики, а третий вход - с выходом датчика положения орудия - пусковой установки и третьим входом электромагнитной муфты, первый вход которой связан с выходом электрического привода, а второй вход - с блоком автоматики. Достигается уменьшение времени подготовки орудия - пусковой установки к стрельбе и повышение надежности работы системы заряжания. 3 н.п. ф-лы, 2 ил.
