| ФИЛЬТРОВАЛЬНО - ТЕПЛООБМЕННЫЙ АППАРАТ |  |
Номер публикации патента: 2161763 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F28C003/04 | | Аналоги изобретения: | RU 2042099 C1, 20.08.1995. US 4546821 A, 15.10.1985. US 5027893 A, 02.07.1991. GB 1299264 A, 13.12.1972. GB 1192631 A, 20.05.1970. Водоподготовительное оборудование для ТЭС и промышленной энергетики. Отраслевой каталог. - М.: НИИЭ ИНФОРМЭНЕРГОМАШ, 1987, с.7-9. FR 2507298 A, 10.12.1982. US 4096909 A, 27.06.1978. SU 1458655 A1, 15.02.1989. |
| Имя заявителя: | Межотраслевой научно-исследовательский институт экологии топливно-энергетического комплекса | | Изобретатели: | Боринских И.И.
Закиров Д.Г.
Нехороший И.Х.
Каплунов Ю.В.
Ткаченко Н.Ф. | | Патентообладатели: | Межотраслевой научно-исследовательский институт экологии топливно-энергетического комплекса |
Реферат | |

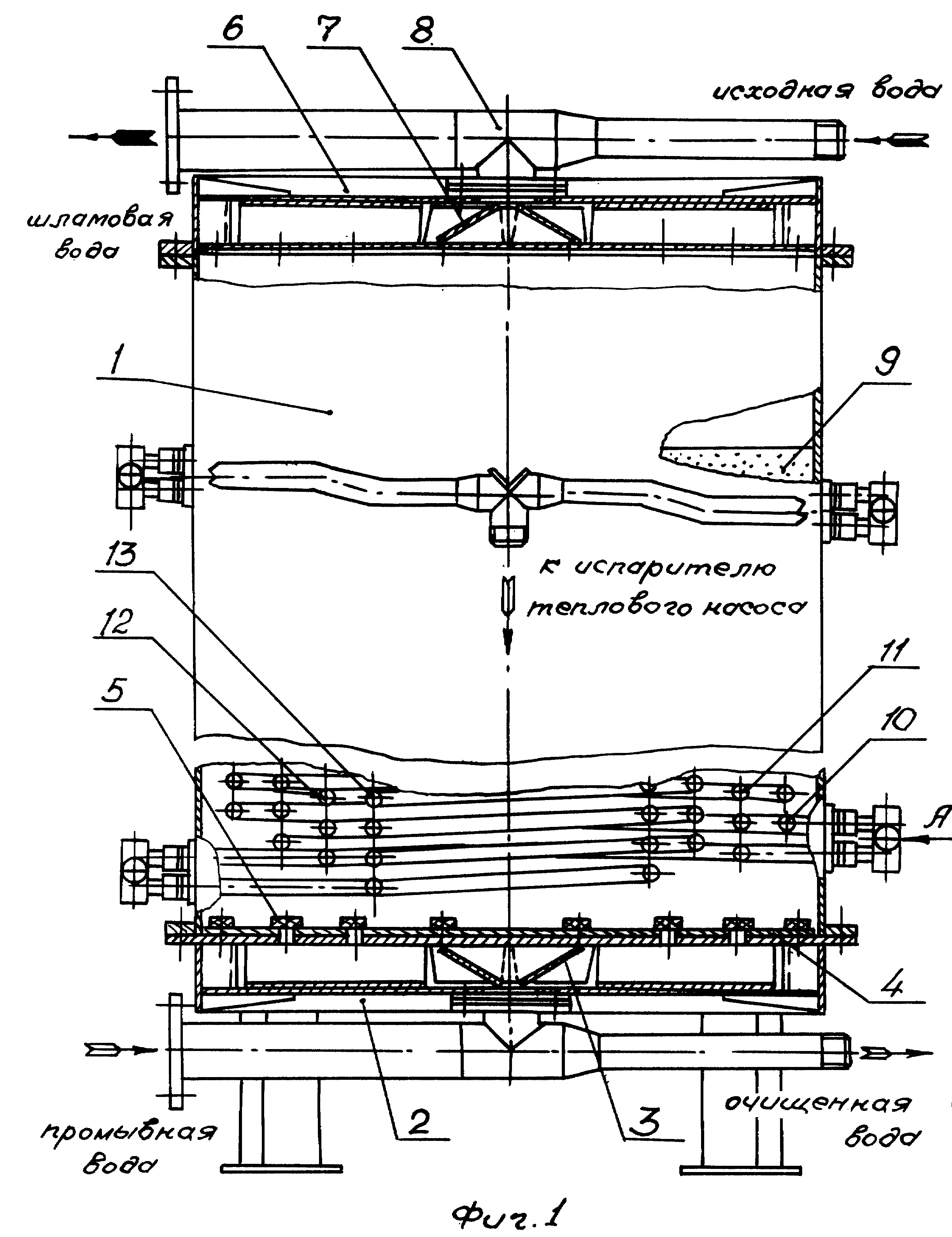

Изобретение относится к теплоэнергетике, в частности к установкам отопления, горячего водоснабжения индивидуальных жилых домов, отдельных сооружений при использовании низкопотенциальных природных источников тепла, хозбытовых стоков и других тепловых отходов. Согласно изобретению в фильтровально-теплообменном аппарате, включающем цилиндрический корпус, заполненный теплоносителем, змеевик для нагреваемой среды с входным и выходным патрубками, подключенными к нижней части корпуса, размещен слой сыпучего фильтрующего материала, в который погружены по меньшей мере четыре трубчатых змеевика для нагреваемой среды, концентрично расположенные один внутри другого, при этом входные патрубки двух внешних и двух внутренних змеевиков попарно подключены к нижней части корпуса, а выходные патрубки аналогично размещены на верхнем уровне сыпучего фильтрующего материала. Изобретение позволяет утилизировать тепло сточных вод, очищать их, а также очищать теплопередающие поверхности аппарата. 3 ил.
|
